產品說明

Z40W、Z40Y手動不銹鋼國標法蘭閘閥PN16～PN160適用于工作壓力 1.6～16.0MPa，工作溫度 ≤ 150℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽、醋酸及弱腐蝕性、腐蝕性等介質。楔式閘閥的關閉件閘板是楔形的，使用楔形的目的是為了提高輔助的密封載荷。以使金屬密封的楔式閘閥既能保證高的介質壓力密封，也能對低的介質壓力進行密封。這樣，金屬密封的楔式閘閥所能達到的潛在密封程度就比普通的金屬密封平行閘閥高。但是，金屬密封的楔式閘閥由楔入作用所產生的進口端密封載荷往往不足以達到進口端密封。

楔式閘閥的閥體上設有導向機構.可防止閘板在開啟或關閉時旋轉，從而保證密封面相應對準.并使閘板在未達到關閉位置之前不與閥座摩擦.從而減少密封面的磨損。
其缺點是楔式閘閥不能像帶導流孔的平板閘闊那樣能設置導流孔，且閥桿的熱膨脹也會使密封面過載。而且楔式閘閥的密封面比平板閘閥更容易夾雜流動介質所帶的固體順粒。橡膠密封的楔式閘閥能對帶微小顆粒的介質進行密封。像平板閘閥一樣，楔式閘閥也不適用于進行節流。主要是用于開關次數較少的場合。

與平板閘閥相比，楔式閘閥使用的電動驅動裝置較為復雜，因?yàn)殡妱?dòng)驅動裝置限制的不是行程，而是轉矩。楔式閘閥有足夠大的關閉力矩，才能在閥門關閉時,使閘板楔入閥座達到密封。為了能在全壓差下開啟，并允許因閥門的零部件的熱膨脹而增加的啟閉力矩，驅動裝置有足夠的力矩裕量。



閘閥型號編制說明

附表

產品性能參數

產品零部件材料

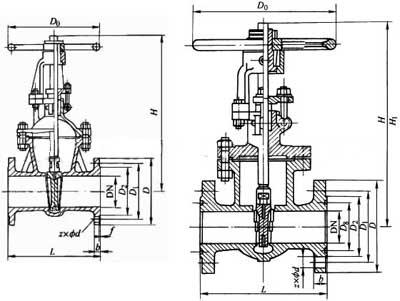

產品外形及結構尺寸

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
