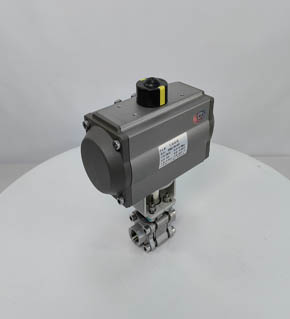

內螺紋氣動高溫球閥三片式絲扣快速切斷快開防爆閥門

日期：2023/04/23 瀏覽：

品牌

滬工恒

密封形式

軟密封

接口形式

內螺紋

功能用途

開關、調節

是否定制

是

適用范圍

建筑、消防、化工、石油、

公稱壓力

16bar

公稱直徑

25cm

適用介質

水、石油、蒸汽等

公稱通徑

DN15-200

結構形式

浮動式球閥

驅動方式

氣動

氣缸

AT型雙作用氣缸

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

材質

不銹鋼

類型

三片式球閥

三片式不銹鋼內螺紋球閥Q611F-25P氣動絲扣球閥DN25-100
Q611F-25P氣動絲扣球閥
　　一、氣動絲扣球閥產品概述
　　氣動絲扣球閥是由絲扣球閥與氣動執行器組成，按結構形式不同可分為整體式(一片式)、兩片式及三片式，由于閥門本身體積精小且結構緊湊，所以適用于安裝尺寸有限和場合空間相對狹窄的工況中。氣動絲扣球閥通過壓縮空氣作為動力源來操作球閥的開啟和關閉，根據工作需要可選用雙作用或單作用執行機構，單作用形式具有彈簧復位的功能，可在遇到故障或氣源斷開時，自動歸位到開啟或關閉的狀態。

　　氣動絲扣球閥結構
　　二、氣動絲扣球閥參數表
　　公稱通徑：DN15-DN100
　　公稱壓力：1.6MPa-6.4MPa
　　連接形式：內螺紋連接、焊接
　　閥芯形式：“O”型球形閥芯
　　密封填料：PTFE、柔性石墨
　　流量特性：近似快開型
　　動作范圍：0-90°
　　泄漏量：按GB/T4213-92，小于額定KV0.01％(軟密封：零泄漏)
　　控制方式：開關型，調節型

　　三、氣動絲扣球閥的特點
　　1、可在執行器頂部或底部安裝手動操作機構，實現手動開、關閥門。
　　2、內螺紋氣動球閥具有體積精小、密封性好、運行可靠、維修容易、安裝方便、適應性強等優點。
　　3、密封結構分為金屬密封與彈性軟密封，可分別使用在不同的工況當中。
　　4、氣動螺紋球閥采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。

四、氣動絲扣球閥技術參數

公稱通徑	DN10~DN100mm
公稱壓力	PN1.0、1.6、2.5、4.0、6.4MPa
驅動形式	壓縮空氣4-7bar(可帶手動裝置)
連接方式	絲扣連接
結構形式	整體式(一片式)、二片式閥體、三片式精鑄閥體
動作范圍	0~90°
使用溫度	PTFE:-29℃~178℃、PPL:-29℃~300℃
適用介質	水、蒸汽、液體、油品、腐蝕性介質等
控制方式	開關模式、調節型（4~20mA模擬信號）
作用形式	單作用彈簧復位（常開型、常閉型）、雙作用（氣開氣關）
