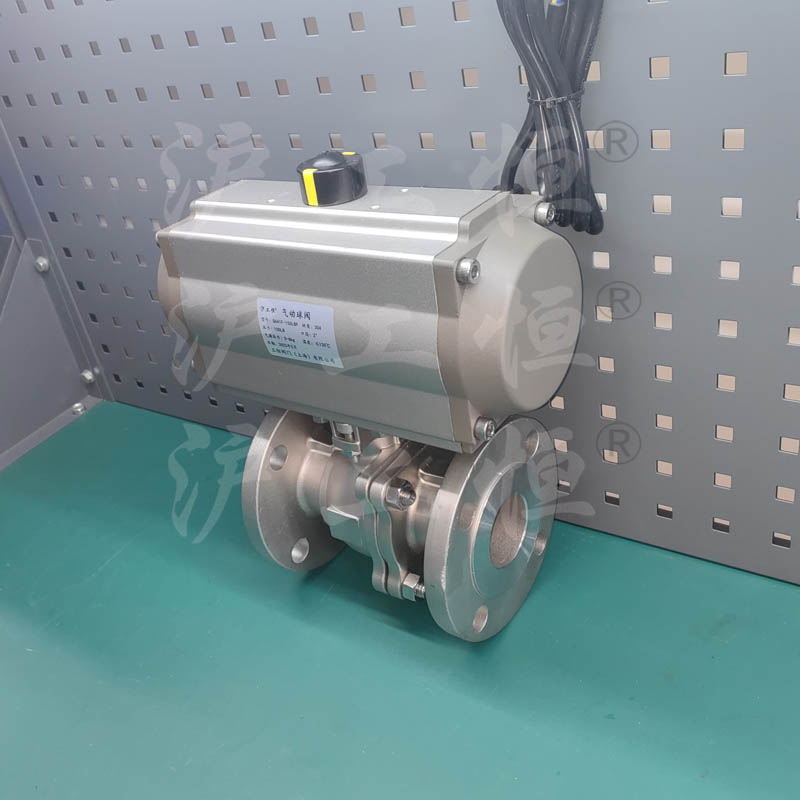

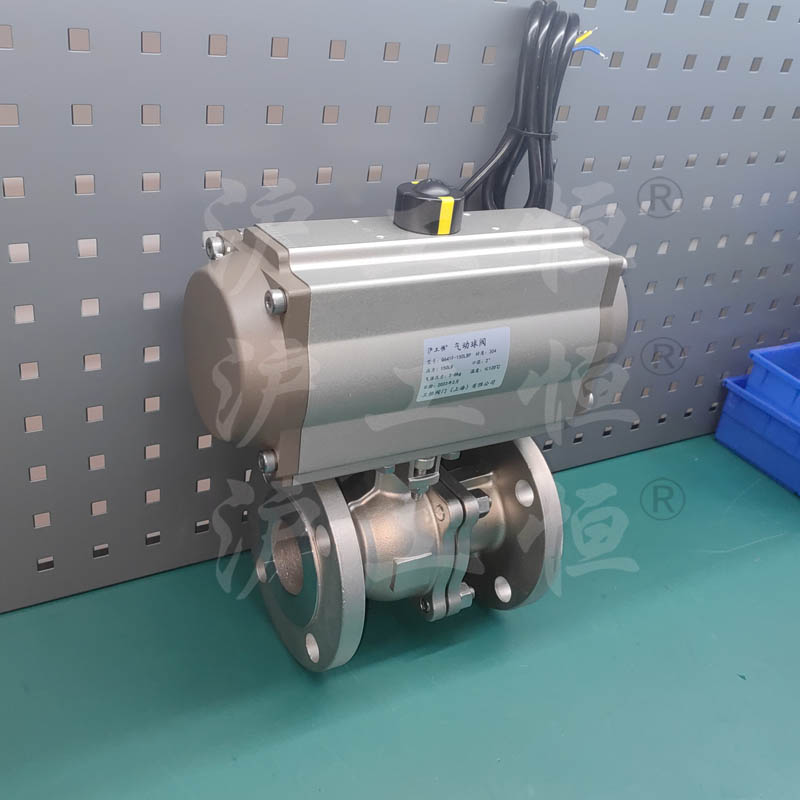

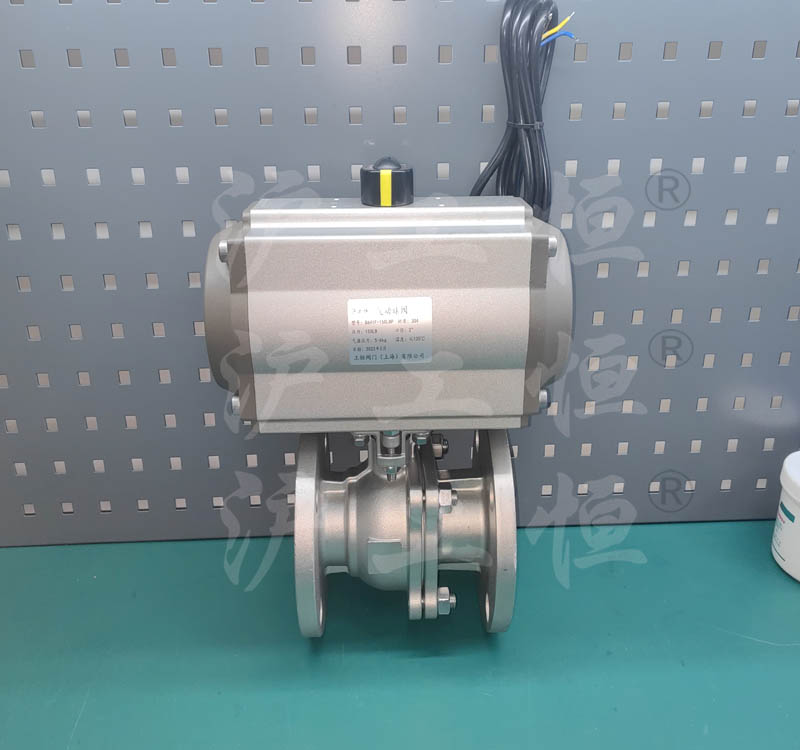

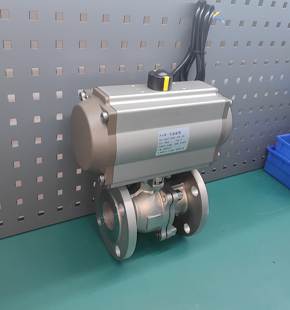

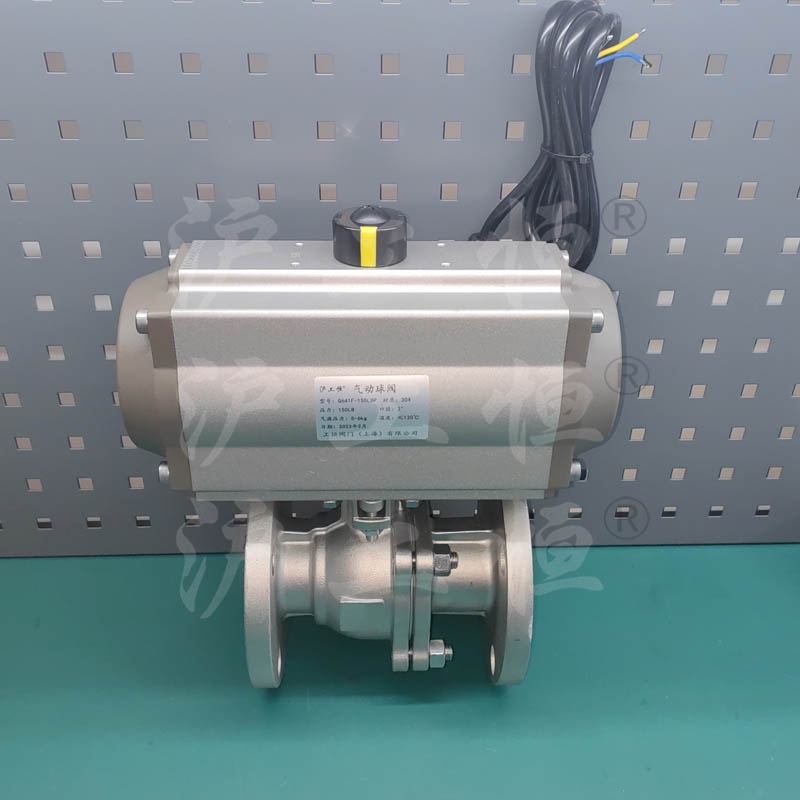

不銹鋼美標法蘭式氣動防爆球閥智能型防爆型單作用雙作用壽命長

日期：2023/04/21 瀏覽：

品牌

滬工恒

流動方向

單向

驅動方式

氣動

壓力環境

高壓

適用介質

弱酸堿介質

結構形式

浮動球球閥

類型(通道位置)

二通式

工作溫度

常溫

公稱通徑

DN15-DN250

規格

15-250

連接形式

法蘭

零部件及配件

執行器

數量

300

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

用途

截止

材質

不銹鋼

一、【氣動法蘭球閥】產品介紹
氣動球閥是一種(球體)繞垂直于通道軸旋轉90°的閥門，其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和O型閥結構組成，配用附件電磁閥、空氣過濾減壓器、限位開關(閥位回訊器)或電-氣閥門，實現對工藝管路中流體介質的自動調節控制或二位切斷控制。

二、【氣動法蘭球閥】產品特點
1．氣動球閥流體阻力小，是所有閥類中流體阻力小的一種，啟閉迅速方便，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體 0~90°，就能快速完成啟閉動作或調節動作。球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。是自動化控制系統中儀表的執行單元。
2．采用電-氣閥門，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變球芯的旋轉角度，可實現比例調節動作。
3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小具有的性及可靠性。所有傳

動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。

三、【氣動法蘭球閥】技術性能參數

公稱通徑(DN)		10	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數(KV)			20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4
工作轉角		0-90°(±3°可調)
泄漏量(Q)		軟密封：O泄漏符合ANSI B16.104 5級 硬密封：≤10-4×閥的額定容量
氣動執 行機構	型號	DA、GT、GTE系列；AW、AWS系列；ZSQ系列
	氣源壓力	0.3～0.7MPa(凈化壓縮空氣)
作用形式		雙作用/單作用(彈簧復位式)
控制型式		切斷型/調節型
流量特性		調節型:近似等比；二位切斷型：快開性
調節型	輸入信號	電信號：0～10mA、4～10mA 氣信號：20～100kPa
	基本誤差	帶≤±2.5%
	回差	帶≤±2.5%
切斷型	回信電壓	AC220V/DC24V
	切斷時間	≤1.5S					≤2S				≤3S				≤5S

產品結構

產品名稱	氣動球閥
作用形式	開關型調節型
連接形式	法蘭式對夾式管螺紋式
結構形式	O型浮動球式		O型固定球式
閥座密封形式	軟質密封	硬質合金密封	軟質密封	硬質合金密封

球閥主要零件材料

公稱通徑mm		DN15-DN300
材料代號		C(WCB)	P(304)	R(316)
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13、(304)	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥座密封	增強聚四氟乙烯、對位聚苯、硬質合金鋼密封
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	蒸汽、水、油品	硝酸堿類腐蝕性介質	醋酸類腐蝕性介質
適用工況	適用溫度	聚四氟乙烯≤150℃，對位聚苯≤300℃，金屬密封≤450℃
