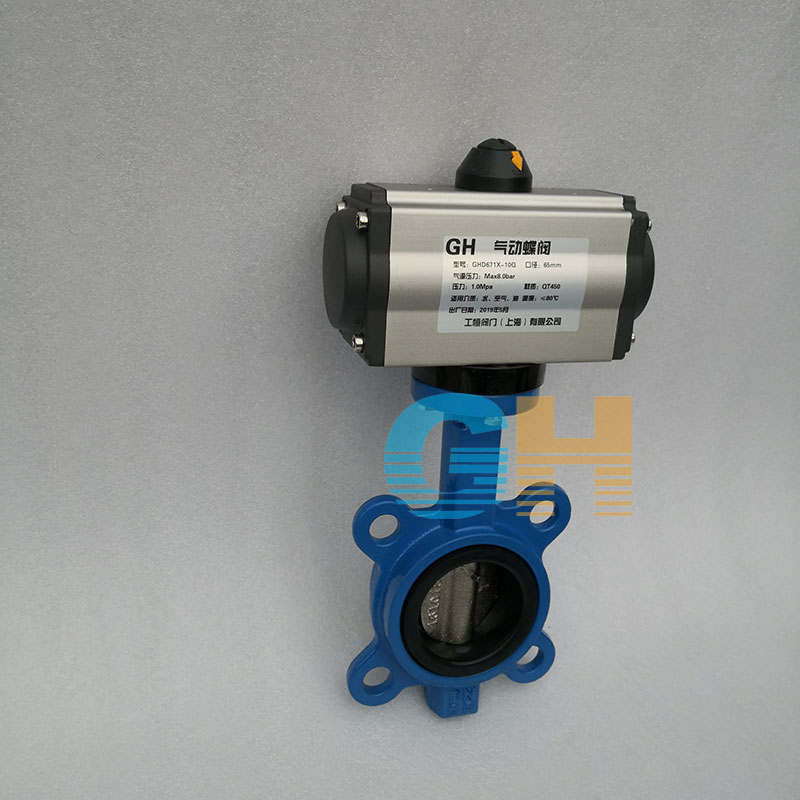

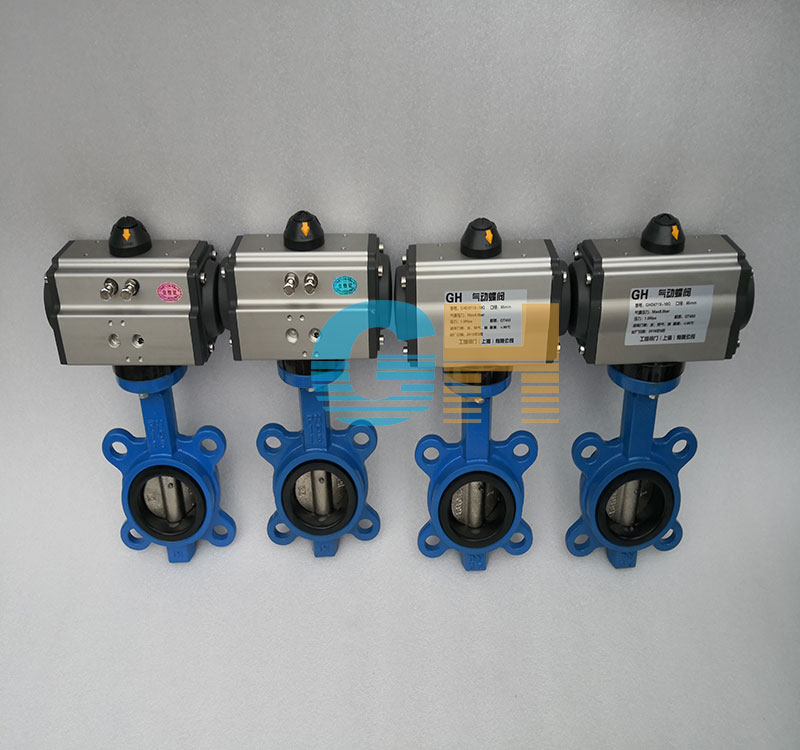

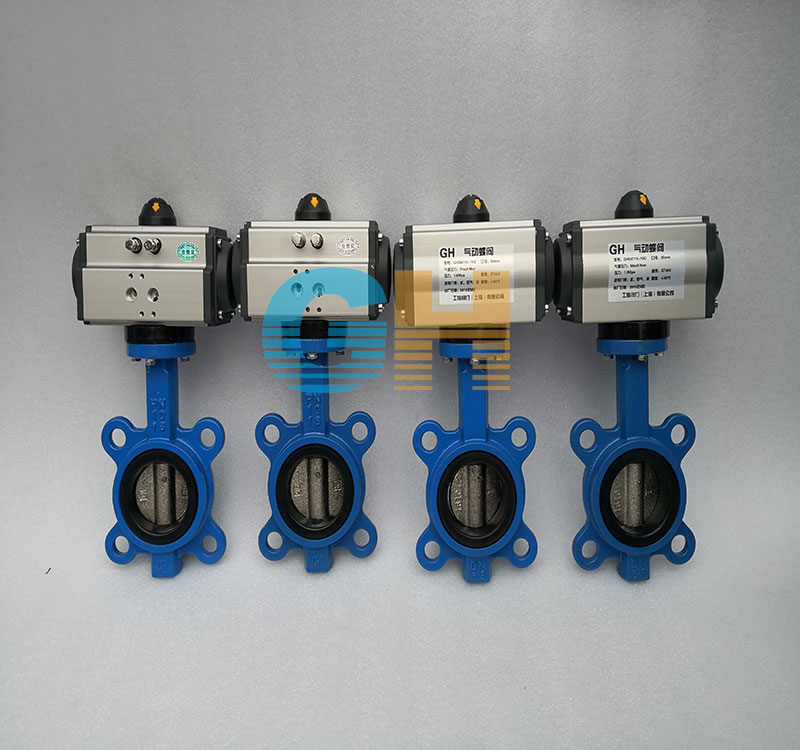

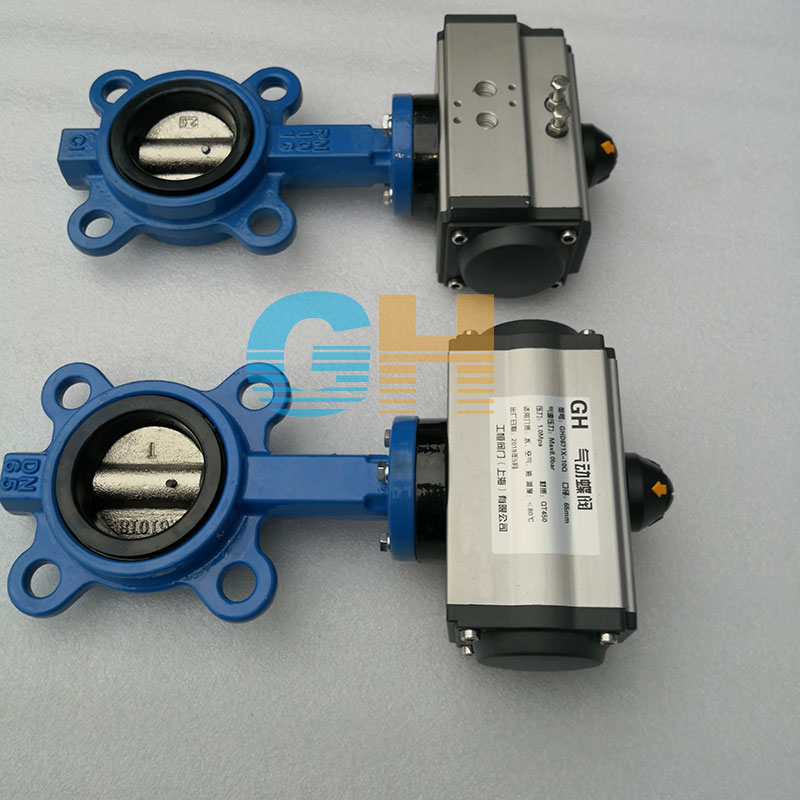

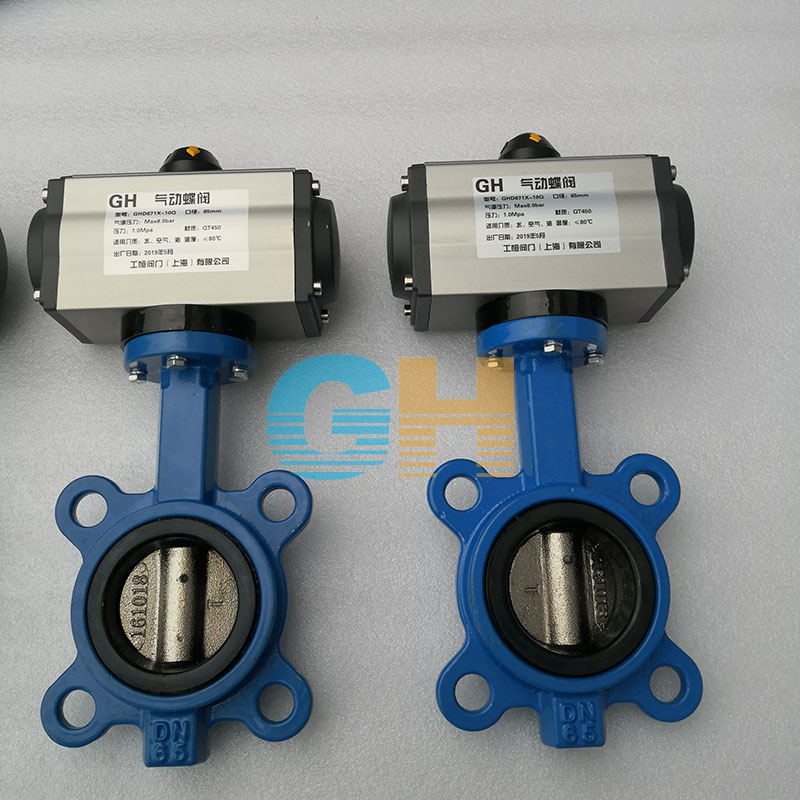

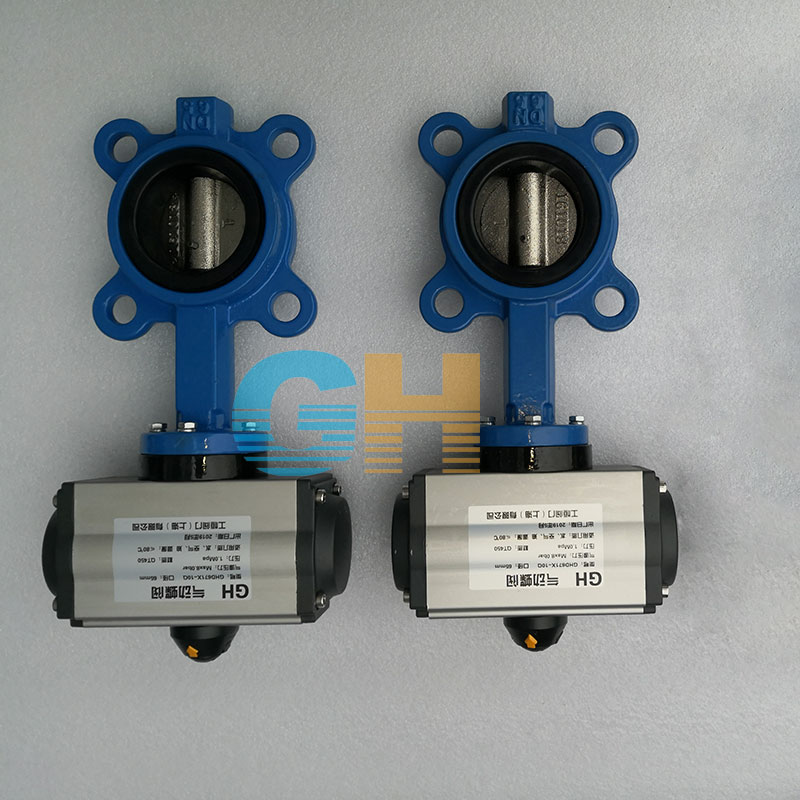

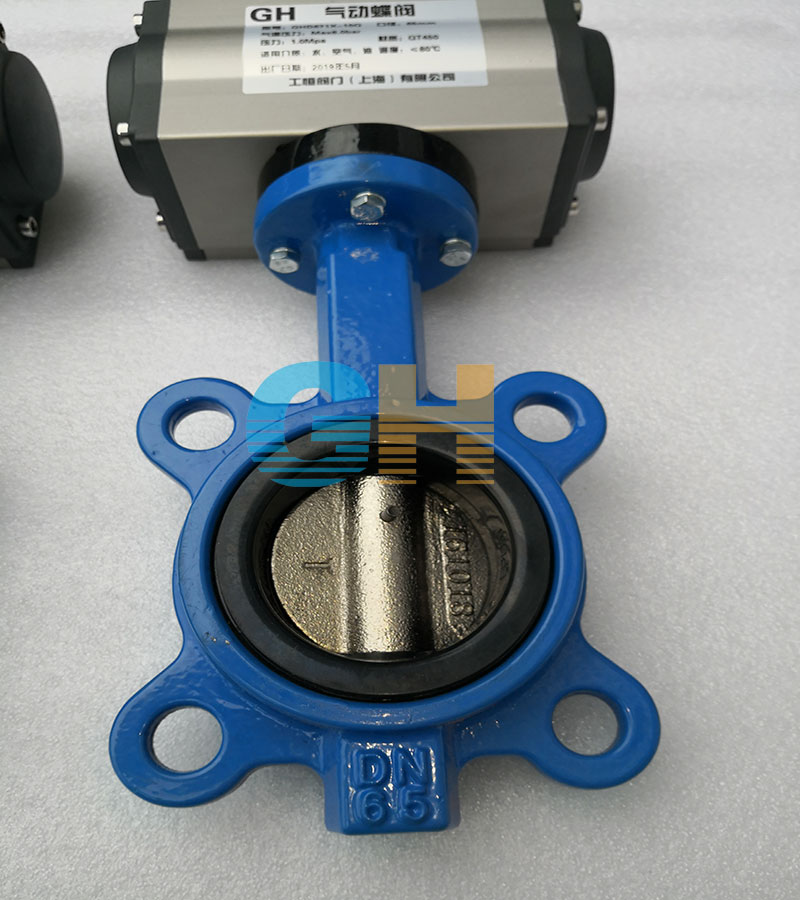

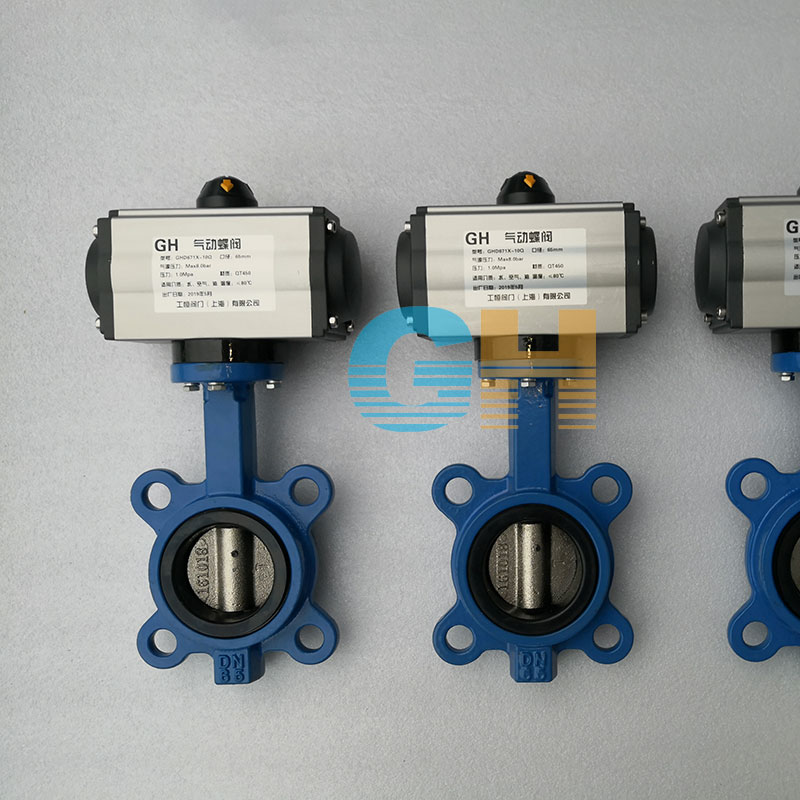

D671X-16Q精小型氣動蝶閥

日期：2021/06/01 瀏覽：

加工定制 :	是	品牌 :	GH/工恒
型號 :	D671X-16Q	材質 :	碳鋼
連接形式 :	對夾	結構形式 :	垂直板式
適用介質 :	水、空氣、油品及弱腐蝕性流體	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	直通式	口徑 :	50～1600
公稱通徑 :	50～1600

產品詳情
Product details

D671X氣動軟密封蝶閥
一、氣動軟密封蝶閥特點：
（1）設計新穎、合理、結構獨特，重量輕，啟閉迅速。
（2）操力矩小，操作方便，省力靈巧。
（3）可以任何位置安裝，維修方便。
（4）密封件可以更換，密封性能可靠達到雙向密封零泄漏。
（5）密封材料耐老化、耐腐蝕，使用壽命長等特點。

二、氣動軟密封蝶閥結構特點：
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
三、D671X氣動軟密封蝶閥零部件：

閥體	球墨鑄鐵灰鑄鐵鑄鋼不銹鋼	50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm	閥桿	不銹鋼 410 不銹鋼 316 不銹鋼 304 碳鋼鍍鎳磷	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
閥板	不銹鋼 CF8 不銹鋼 CF8M 球墨鑄鐵鍍鎳磷球墨鑄鐵覆尼龍	50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm	閥座	橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 硅橡膠 SEP 耐熱 EPDM 耐磨 EPDM PTFE	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm

四、氣動軟密封蝶閥執行標準：

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92
