VQ647Y-16P氣動V型球閥-不銹鋼高溫氣動球閥-氣動耐

日期：2021/04/07 瀏覽：

品牌 :	GH/工恒	型號 :	VQ647Y-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	６５
適用介質 :	煙氣	壓力環境 :	常壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

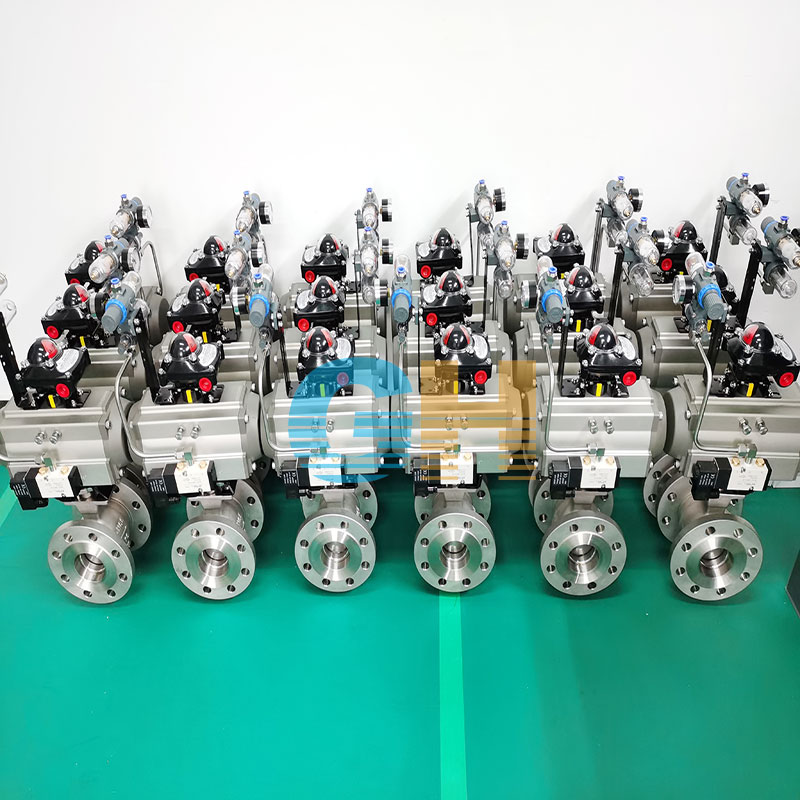

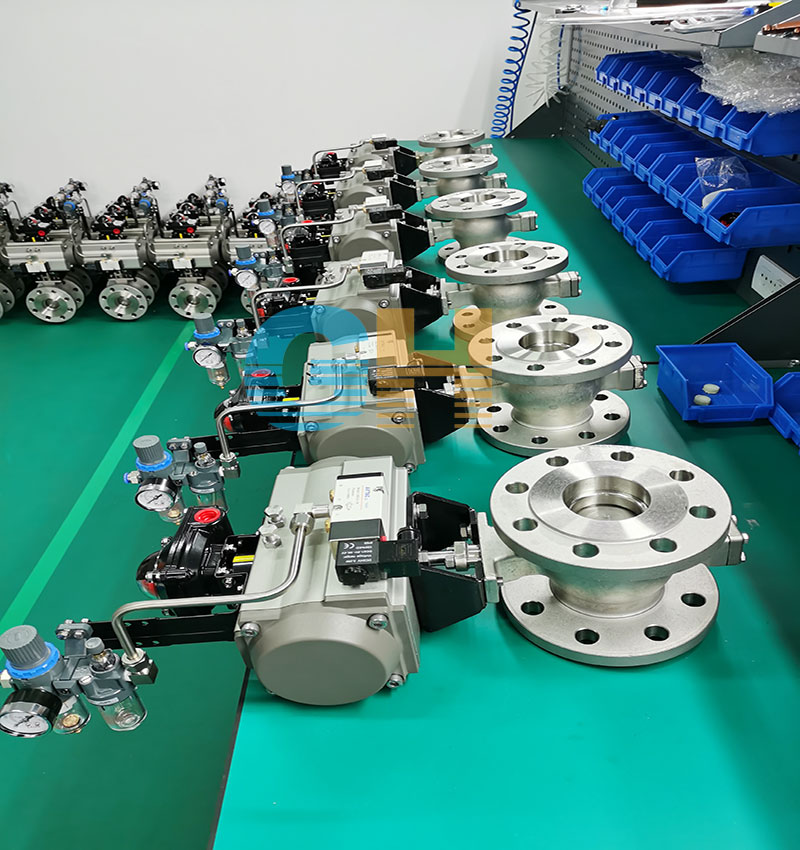

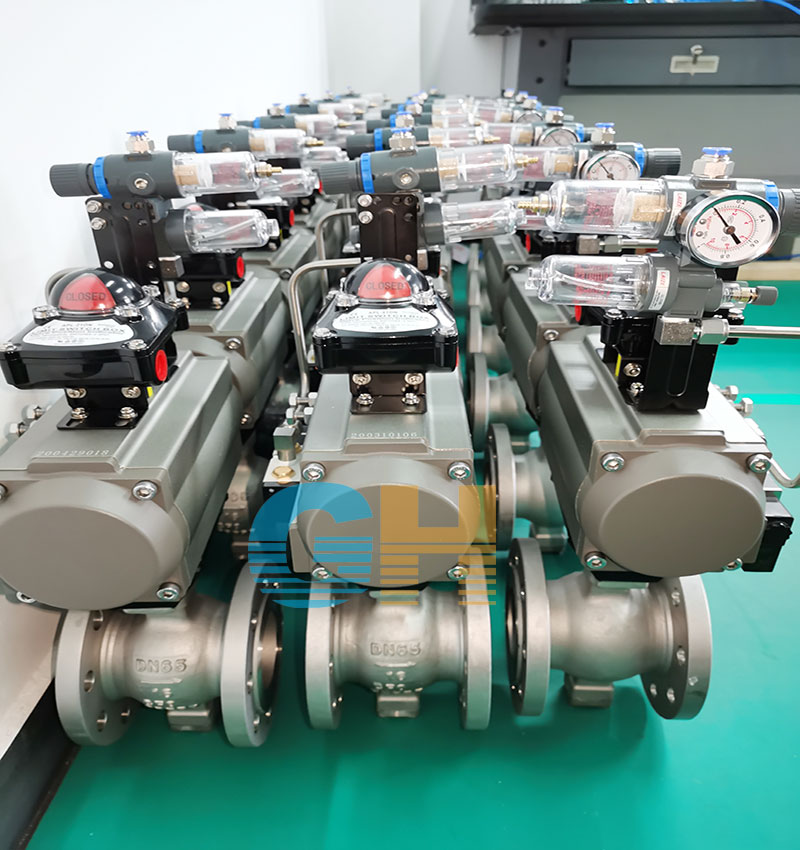

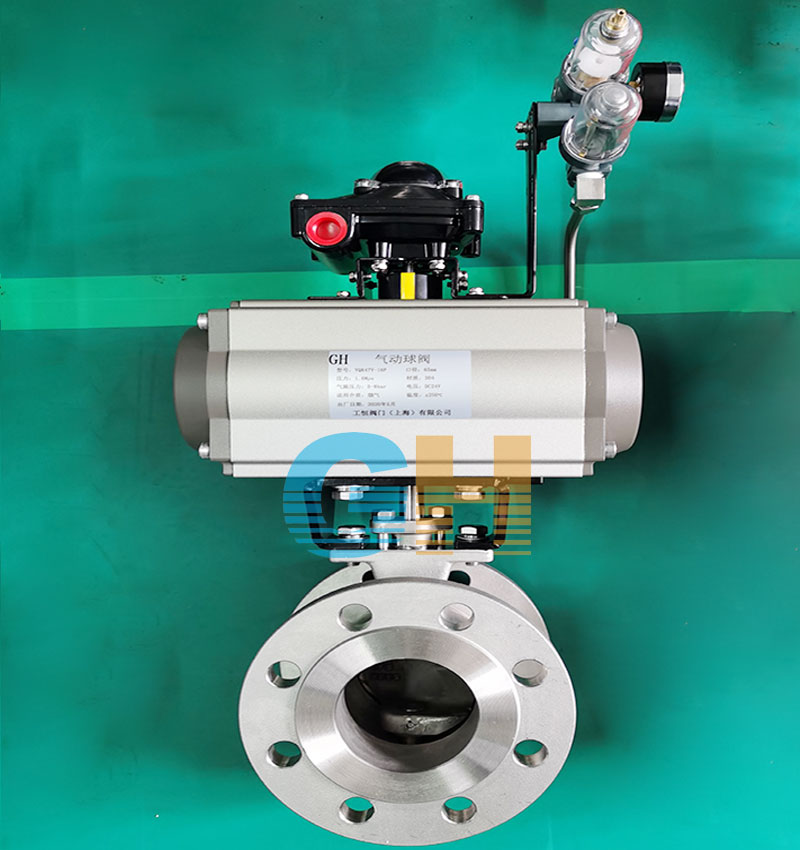

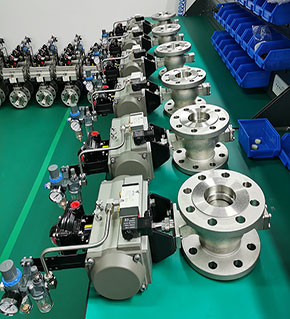

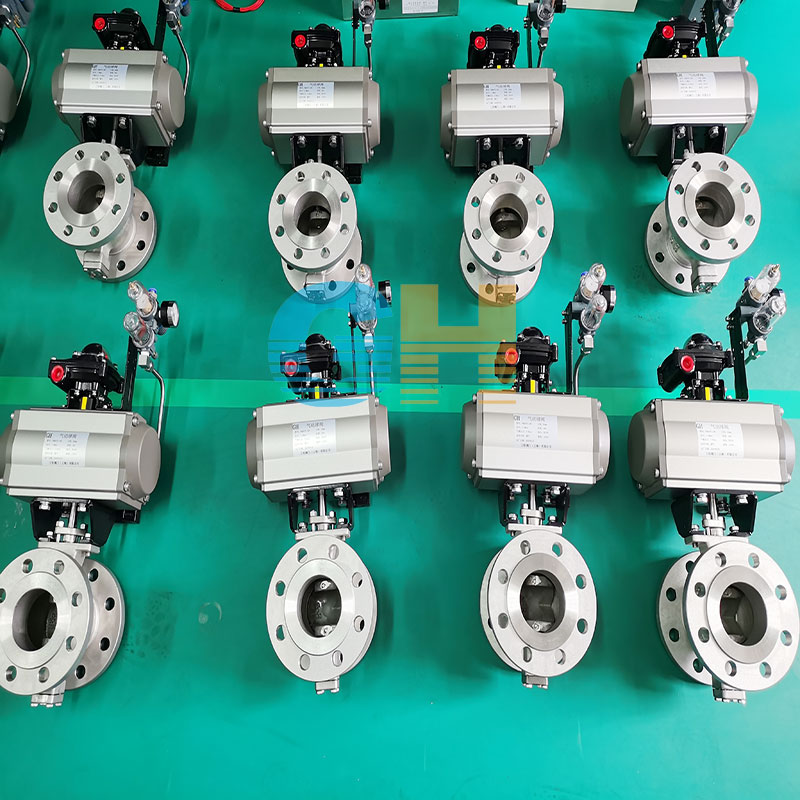

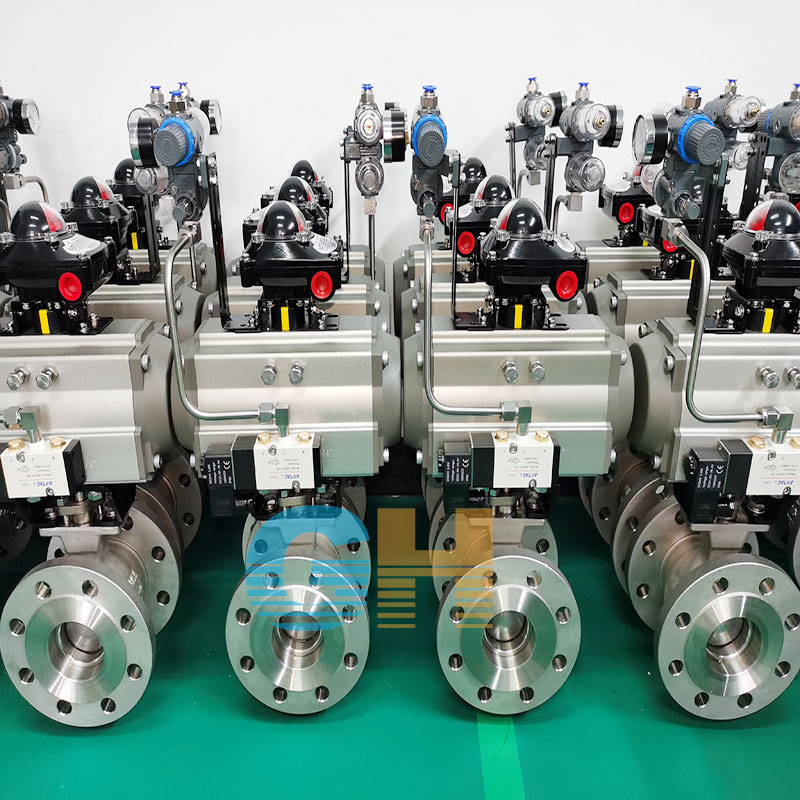

VQ647Y-16P氣動V型球閥-不銹鋼高溫氣動球閥-氣動耐磨球閥是由球閥與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。V型球閥長期不需修理，使用壽命長，為您提供了真正的率進行控制工藝狀況的一種閥門。本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。

結構原理

啟閉件采用V型球缺結構，解決了閥腔易沉積介質的問題。偏心結構可以使閥芯閥座開關無摩擦使用壽命長既可以調節又可以切斷，密封等級可以達到Ⅵ級。安裝按標志箭頭安裝不可裝反

產品特點

1、具有出色的調節特性：氣動V型球閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此氣動V型球閥可以在廣幅的變化范圍內提供精確的控制。

2、大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的大值特別高，通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。

3、采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。

4、大可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。

5、金屬閥座的優越密封性：氣動V型球閥采用可動金屬閥座，具有的助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量10額定流量系數。

6、超強的剪切能力：氣動V型球閥采有金屬硬密封結構，氣動V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。

7、結構緊湊，小巧輕盈，安裝方便，維護簡便。

8、氣動執行器采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用進口鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。

技術參數及性能

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
系數Cv
公稱壓力	PN1.6、2.5、4.0、6.4MPa
強度試驗	2.4～9.6MPa
密封試驗	1.76～7.0MPa
流量特性	近似等百分比
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：零泄露				軟密封：VI微氣泡級，金屬密封 amp;le;額定CV×0.065%
	硬密封 amp;le;額定Cv×0.001%
動作時間（S/90度）	8.5～30				36～60
可調節比	250:01:00						300:01:00

執行器技術參數

配置執行器	GT、SR、ST、AT、AW系列單雙作用氣動執行器
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)
執行器型號	AT、DRG撥叉系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
作用形式	雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±5°的可調范圍。確保與閥門的同步精度。

執行標準

設計與制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927

主要零件材料

公稱通徑mm		DN15-DN300
材料代號		C		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni 12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚對位聚苯
	填料	柔性石墨
適用工況	適用介質	蒸汽、水、油品
	適用溫度	-28℃ - 300℃

主要性能規范

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	1	1.6	2.5	4	6.4
試驗壓力	強度試驗	1.5	2.4	3.75	6	9.6
	密封試驗	1.1	1.76	2.75	4.4	7.04
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、類(溫度≤200℃)、類(溫度≤200℃)
