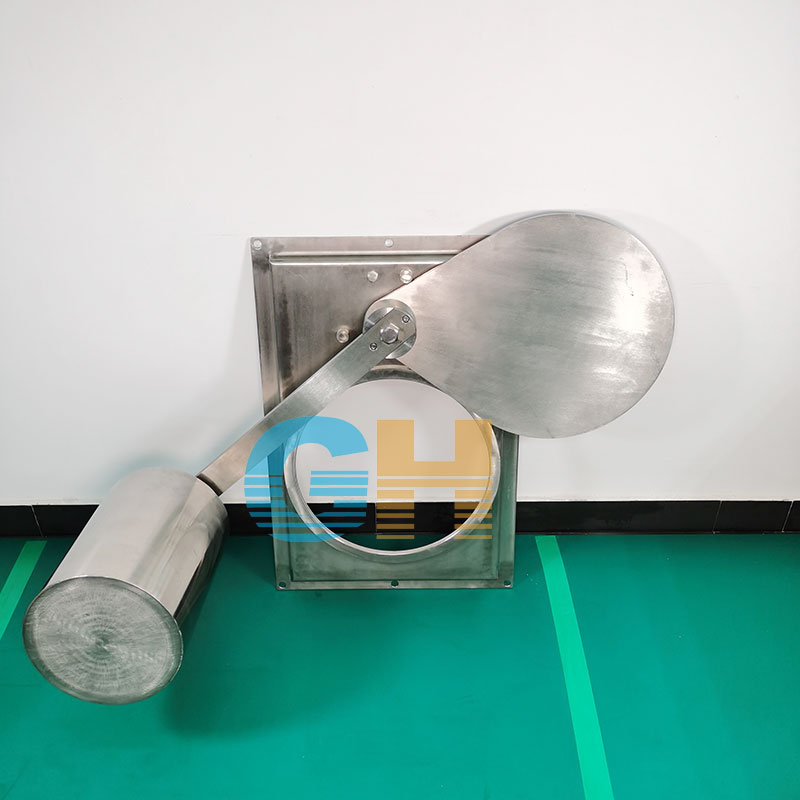

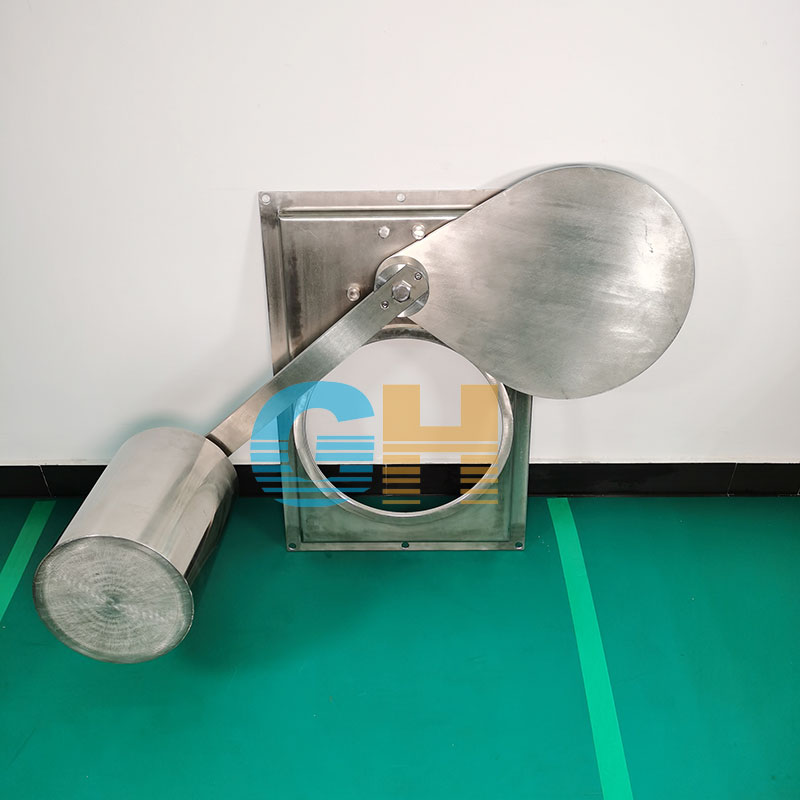

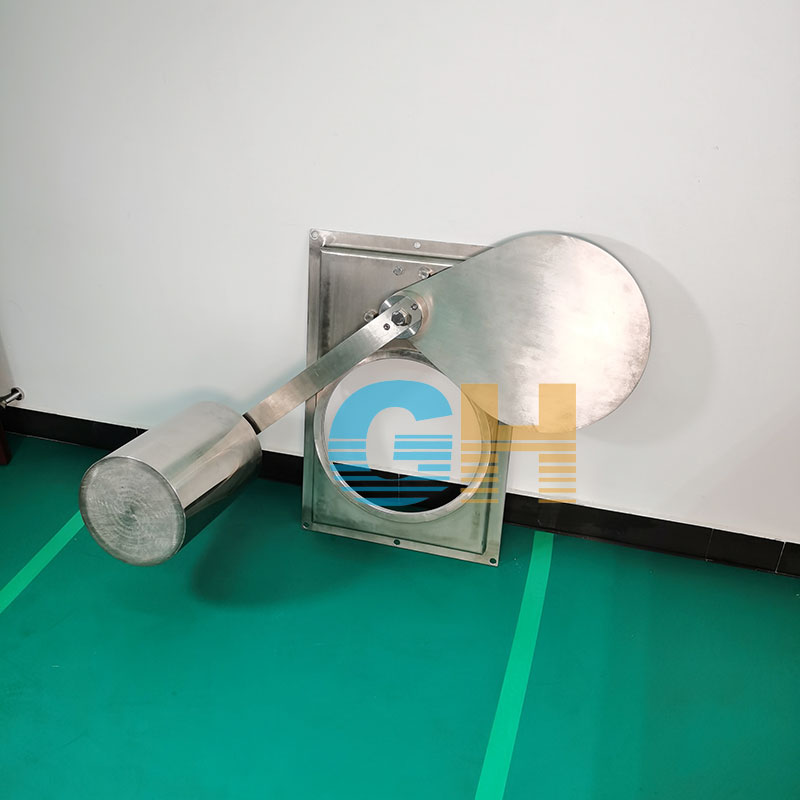

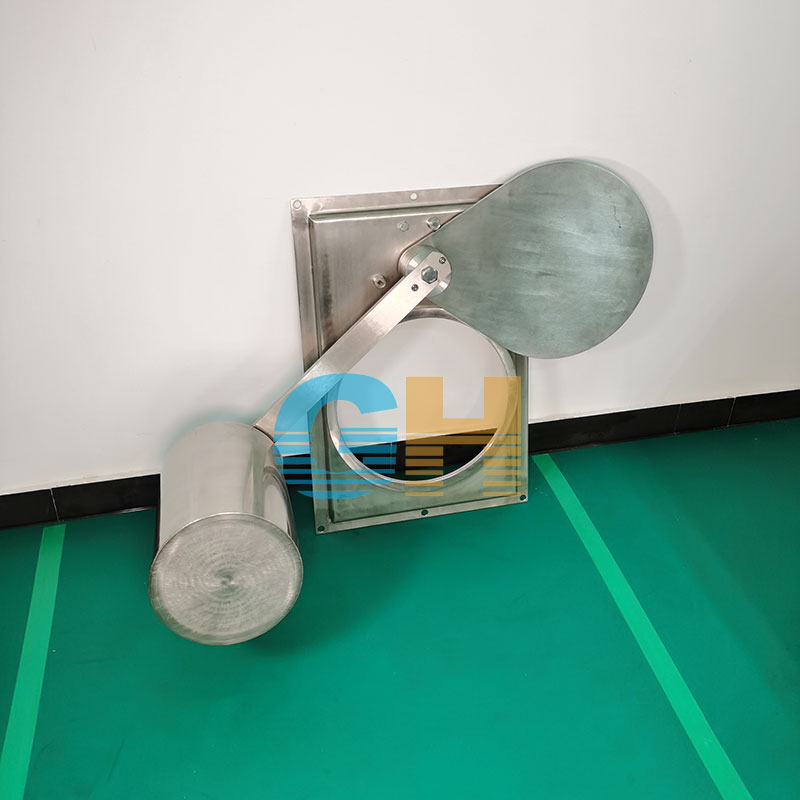

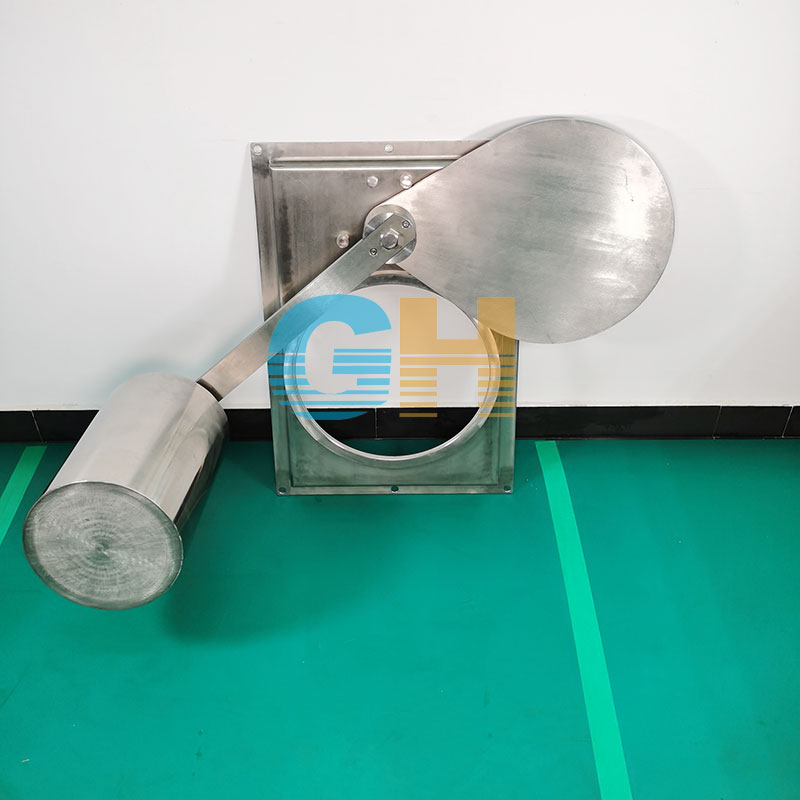

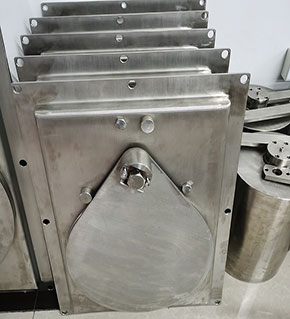

浮筒閥/限流閥/截流閥

日期：2021/03/30 瀏覽：

品牌 :	上海工恒	型號 :	GHFTF-1000
連接形式 :	附壁安裝	驅動方式 :	水力控制
流動方向 :	單向	材質 :	不銹鋼
形態 :	旋轉式	公稱通徑 :	DN150-DN2000
零部件及配件 :	閥桿	外形 :	大型
標準 :	國標	壓力環境 :	常壓
工作溫度 :	常溫	類型(通道位置) :	二通式
適用介質 :	污水

產品詳情
Product details

技術參數

公稱通徑：100-3000
公稱壓力：1.6MPa
適用溫度 amp;le;150℃
適用介質：水
連接方式：附壁式膨脹螺栓安裝

概述

江蘇南京自控截污裝置顧名思義它是一款浮力自控截污的裝置應用廣泛使用效果好，安裝在截流溝中有效解決河道污染問題晴天時，進水口內全部為污水，水量較小，井體內的水位低，浮筒在重力作用下使得浮筒閥閘板處于開啟狀態，此時污水全部經由裝置開口流向污水管網，降雨初期，降雨初期，進水口的流量逐漸增加，井體內的水位也隨之逐步上升，此時浮球在浮力的作用下帶動浮筒閥閘板逐步關閉截污管口，此時初期雨水也經由裝置開口流向污水管網。

用途

小區、道路、河道排放口等現狀合流管截污
合流及分流狀態下初期雨水截流
污水水位過高時，防止污水倒灌至雨水系統
污水管負荷較大情況下限流，避免大量雨水沖擊污水系統

工作原理：

當液位較低時 截流閥處于開啟狀態，隨著液位的升高浮筒受浮力作用沿弧線上升通過傳動軸帶動閘板沿弧線下降實現截流閥的關閉隨著液位的下降浮筒受重力作用沿弧線下降通過傳動軸帶動閘板沿弧線上升實現截流閥的開啟
