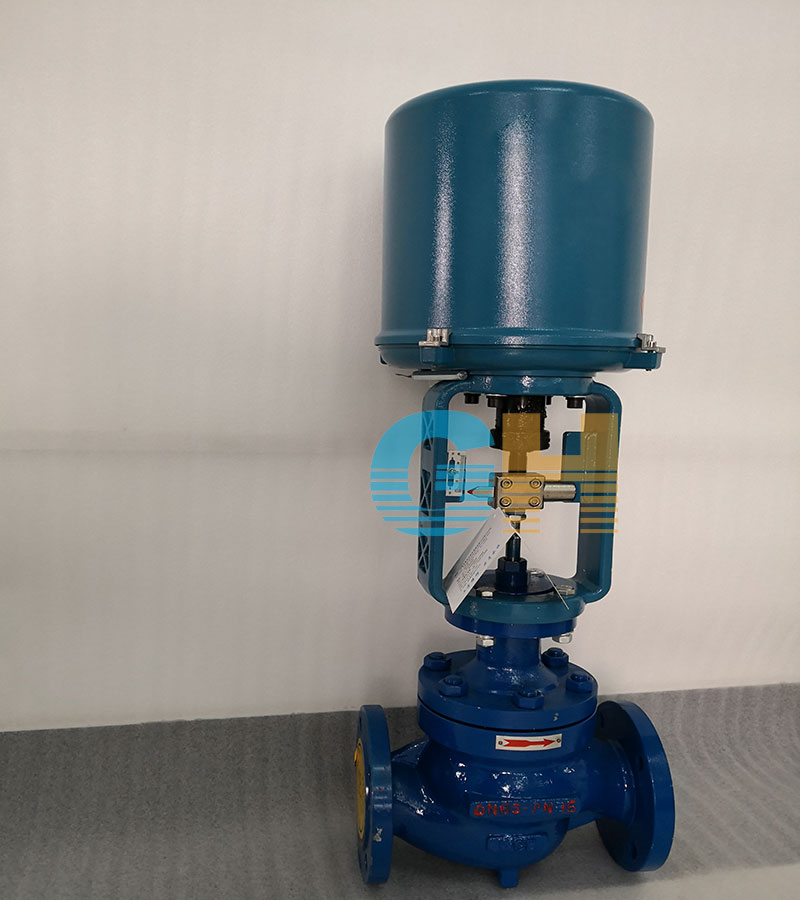

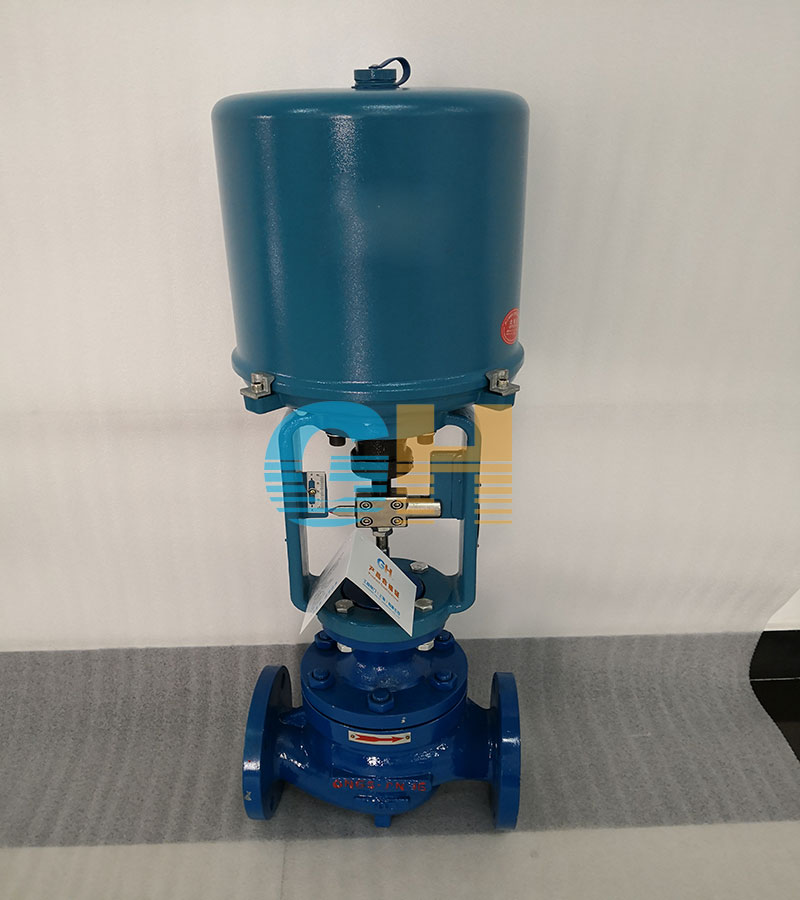

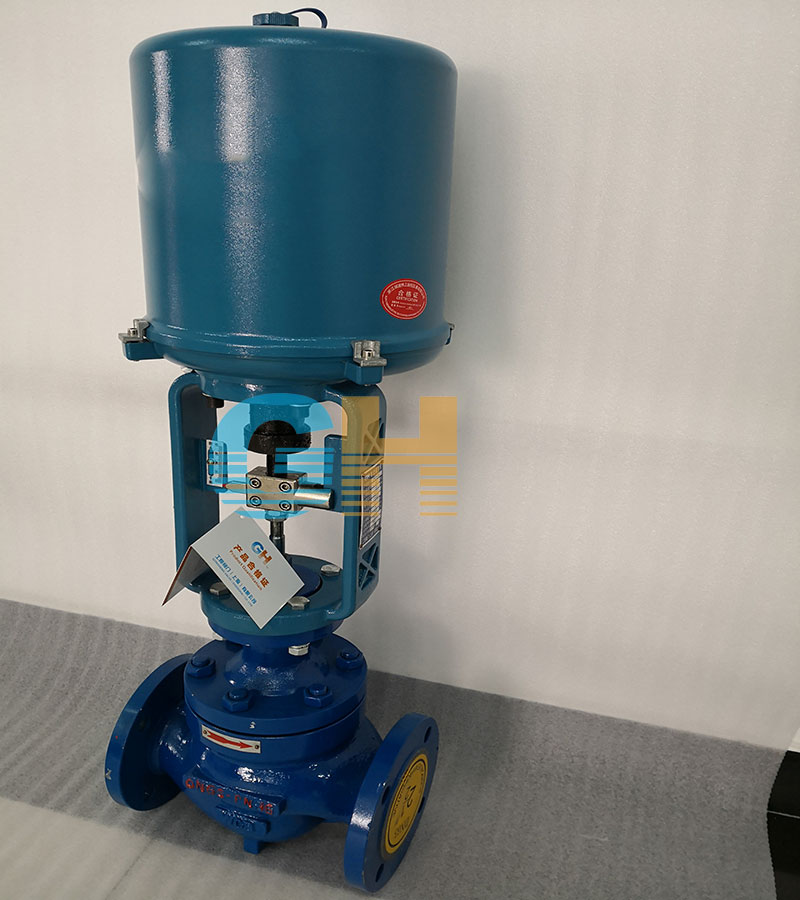

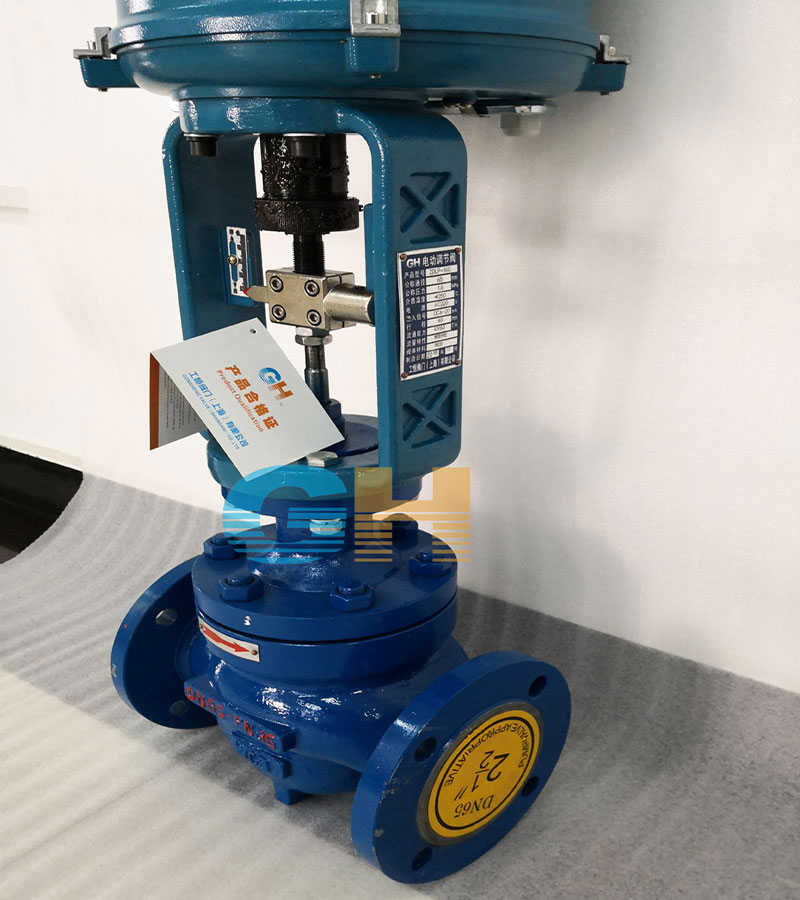

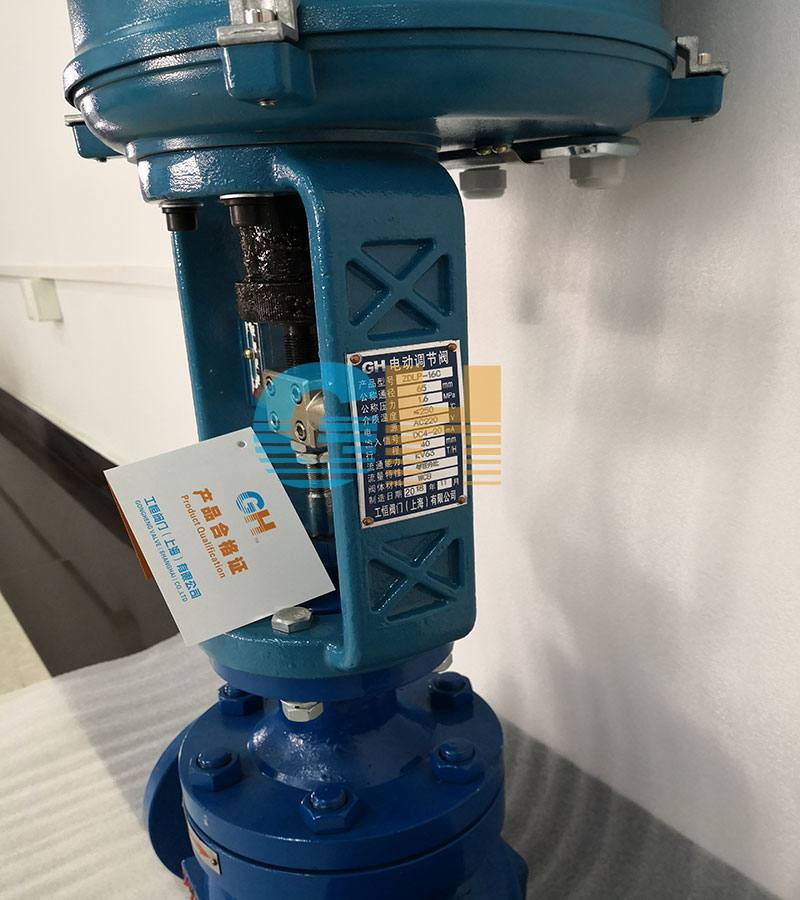

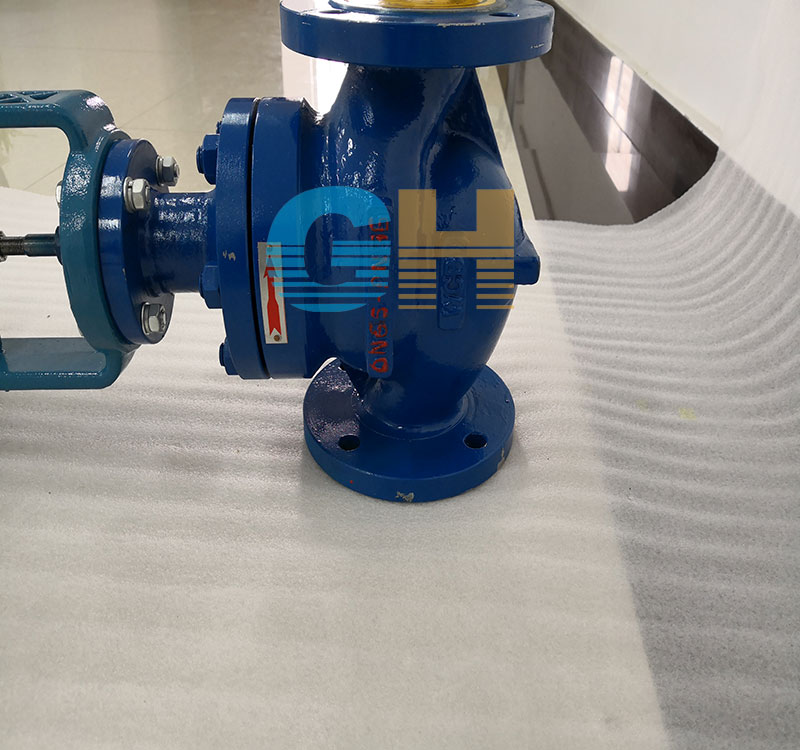

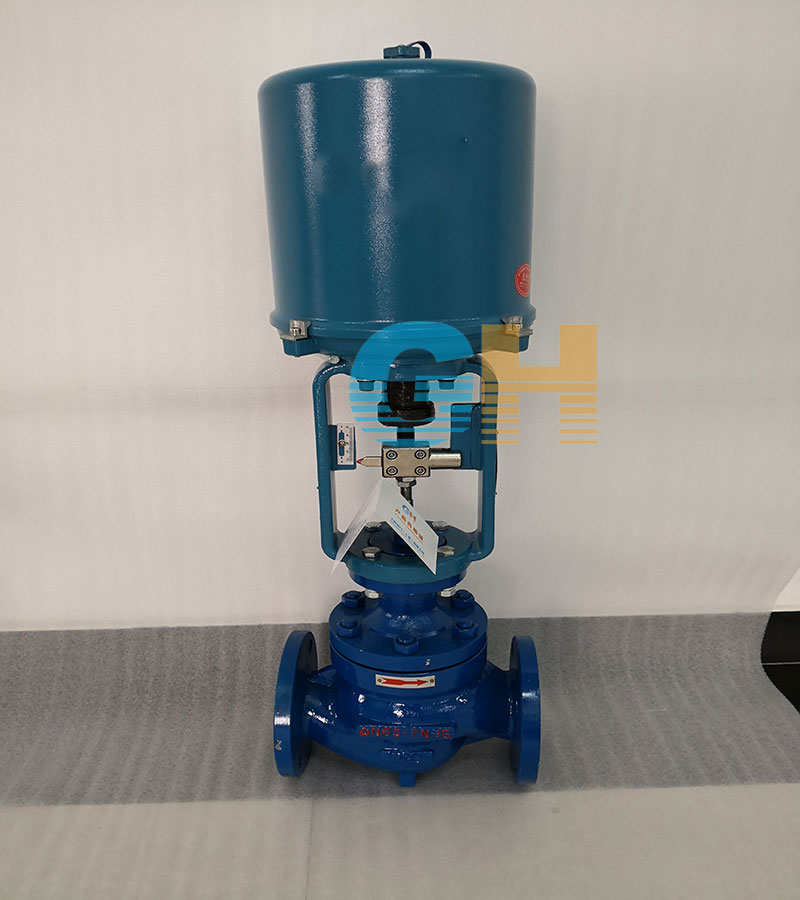

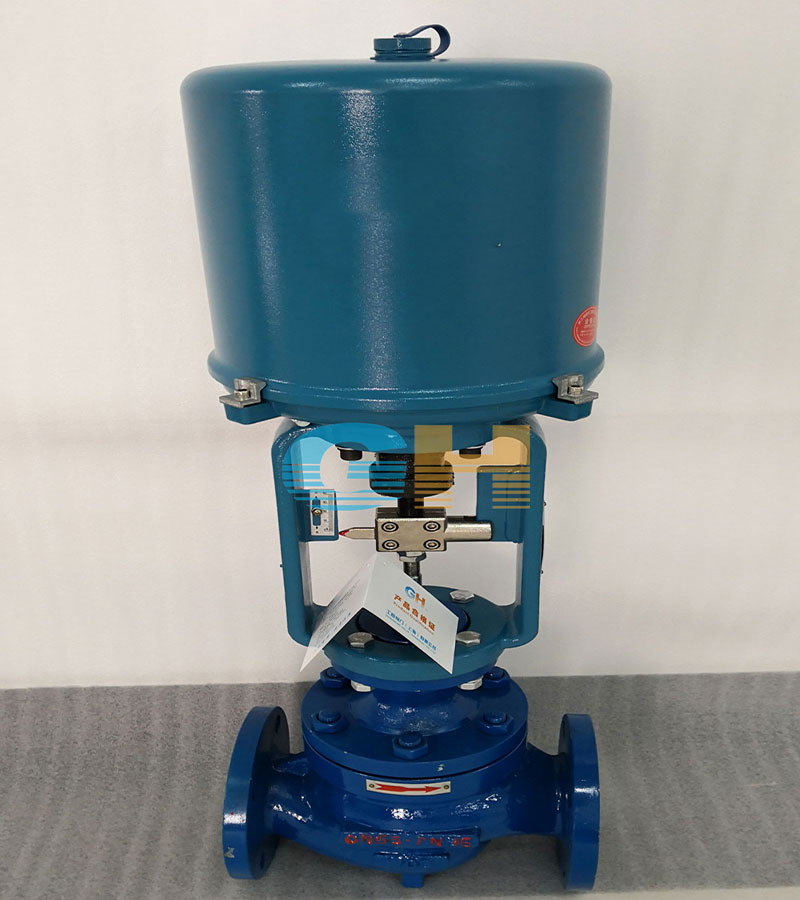

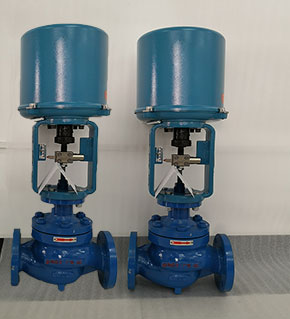

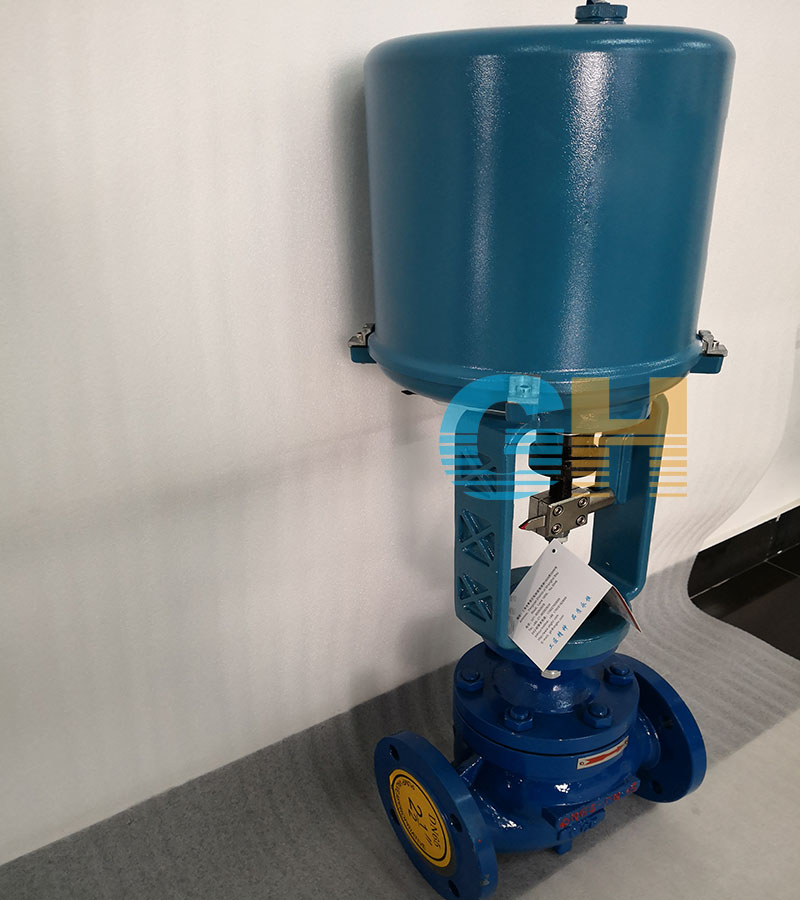

ZDLP-16C電動單座調節閥-電子式電動單座調節閥
日期：2021/06/01
瀏覽：
| 加工定制 : | 是 | 品牌 : | GH/工恒 |
| 型號 : | ZDLP-16C | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | 20-300 |
| 適用介質 : | 水,蒸汽,油品,液化氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電動 | 零部件及配件 : | 執行器 |
| 形態 : | 球式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |
產品詳情
Product details
Product details
產品概述;
ZDLM-16智能型電動套筒調節閥由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有明顯提高。
產品特點：
套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感等特點，單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合。雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
技術參數
| 公稱通徑DN （mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| 10 | 12 | 15 | 20 | ||||||||||||||
| 額定流量 系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 額定行程L（mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 公稱壓力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||||||
| 固有流量特性 | 直線、等百分比 | ||||||||||||||||
| 固有可調比R | 50：1 | ||||||||||||||||
| 允許 泄漏量 | 單座 | 硬密封：Ⅳ級、軟密封：Ⅵ級 | |||||||||||||||
| 套筒 | 密封：Ⅱ級、軟密封：Ⅵ級 | ||||||||||||||||
| 工作溫度t（℃） | -20～200、-40～250、-40～450、-60～450 | ||||||||||||||||
| 信號范圍（mA.DC) | 0～10、4～20 | ||||||||||||||||
| 電源電壓 | 220V、50Hz | ||||||||||||||||
| 作用方式 | 故障時：全關、全開、自鎖位 | ||||||||||||||||
詢價及訂貨時請注明下列內容:
若您還未選定型號，請向我們提供使用技術參數：
1、公稱通徑、CV值
2、流體性質：公稱壓力、溫度、黏度或酸堿性
3、連接形式和規格
4、閥體和閥內組件材料，是否需要硬化處理
5、上閥蓋型式
6、閥體和閥芯特性
7、執行機構形式，是否帶手輪機構，供氣壓力
8、正反作用（氣開式或氣關式）
9、是否帶附件，請說明附件型號，以便我們?yōu)槟_選型
10、特殊要求（去油，禁銅處理等）
11、介質名稱
12、正常流量和zui大流量
13、介質壓力，閥全開和全閉時的閥進口和出口壓力
14、流體介質的溫度和比重
15、流體介質的黏度，是否含有懸濁液
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，ZDLP-16C電動單座調節閥-電子式電動單座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
