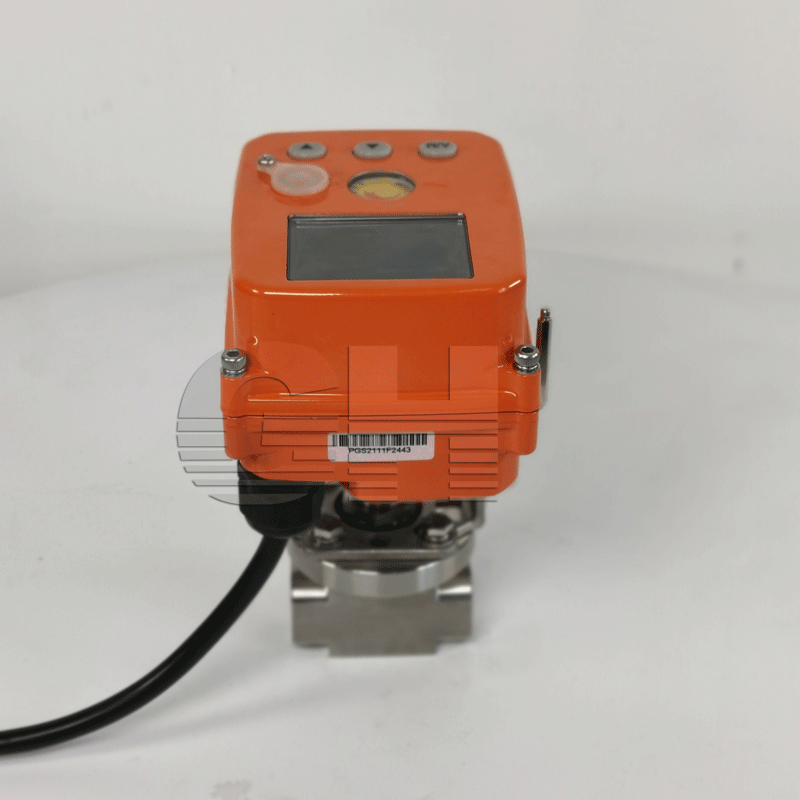

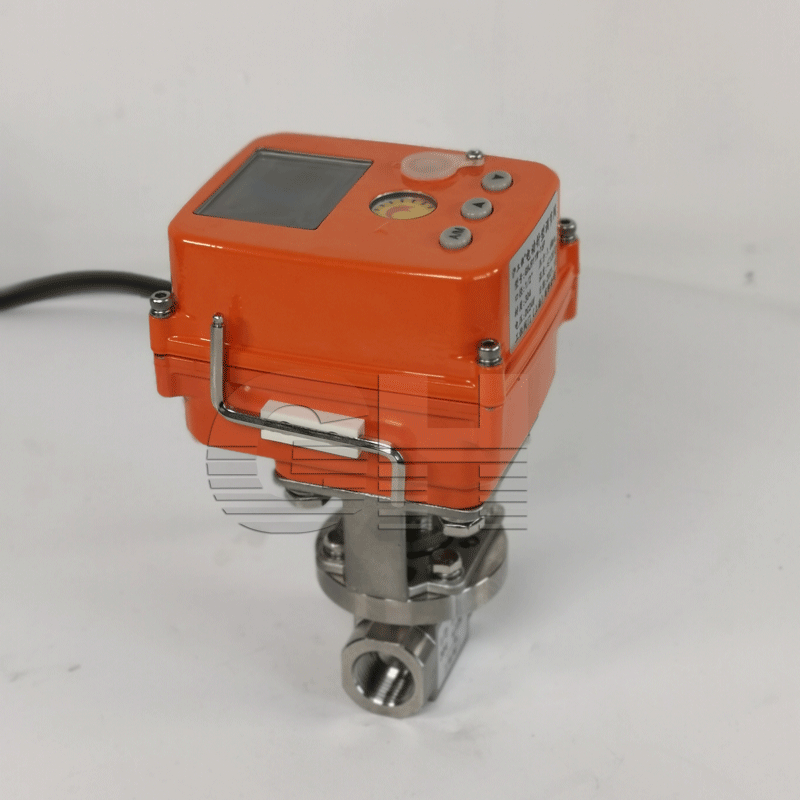

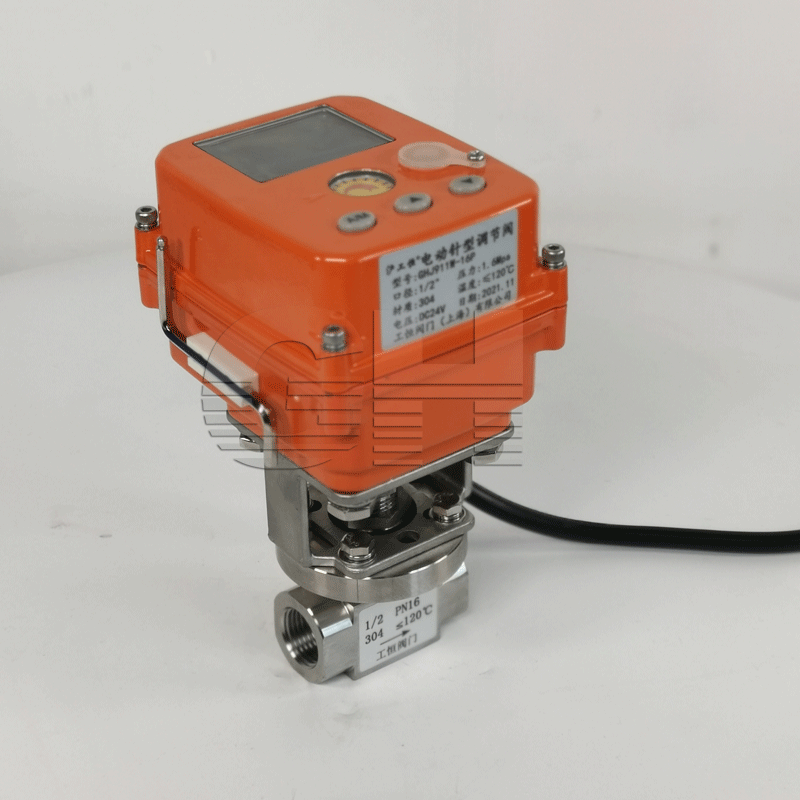

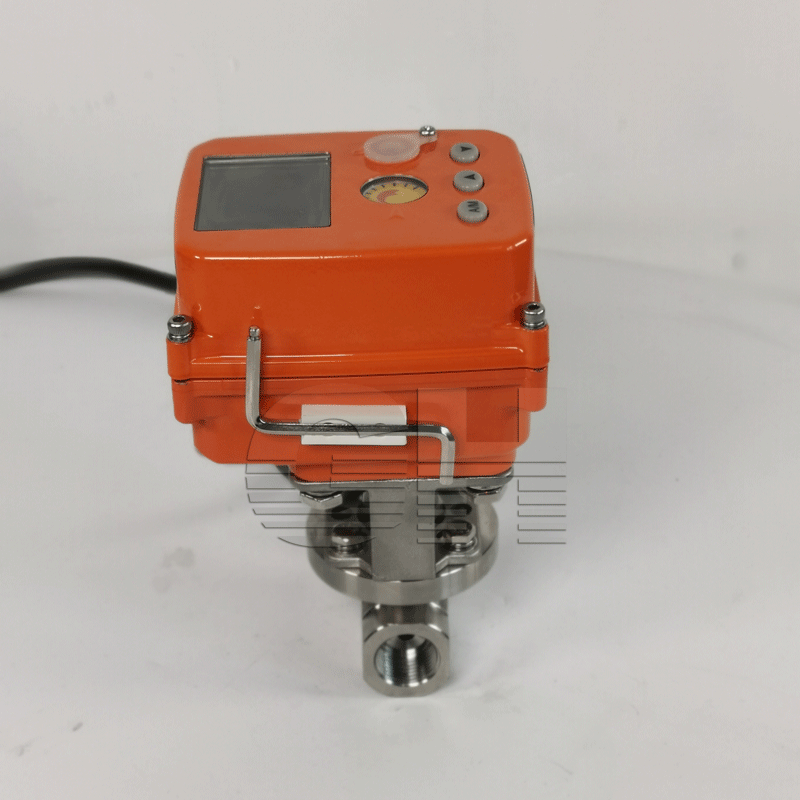

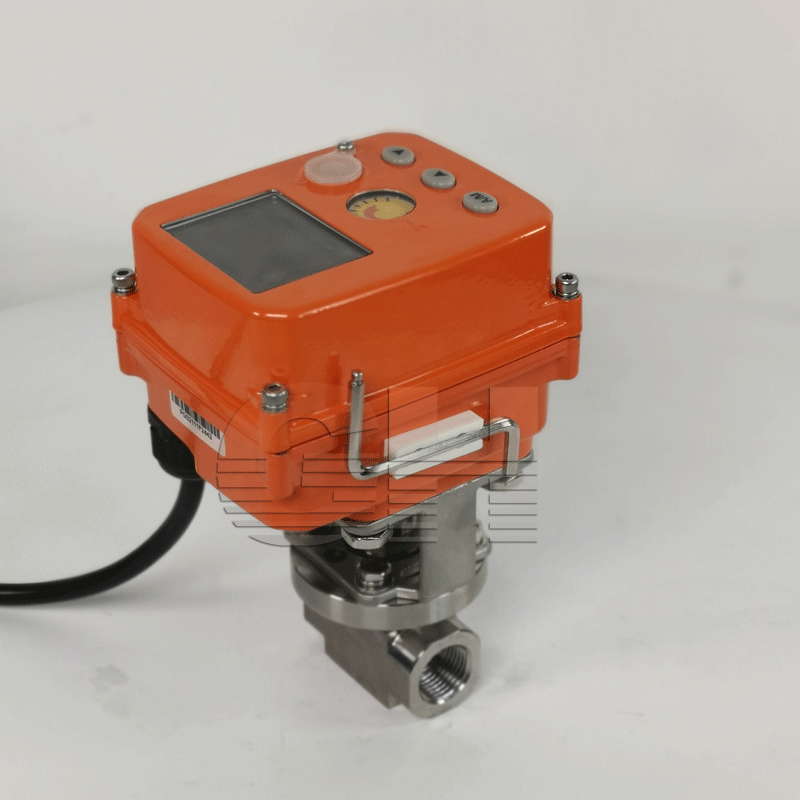

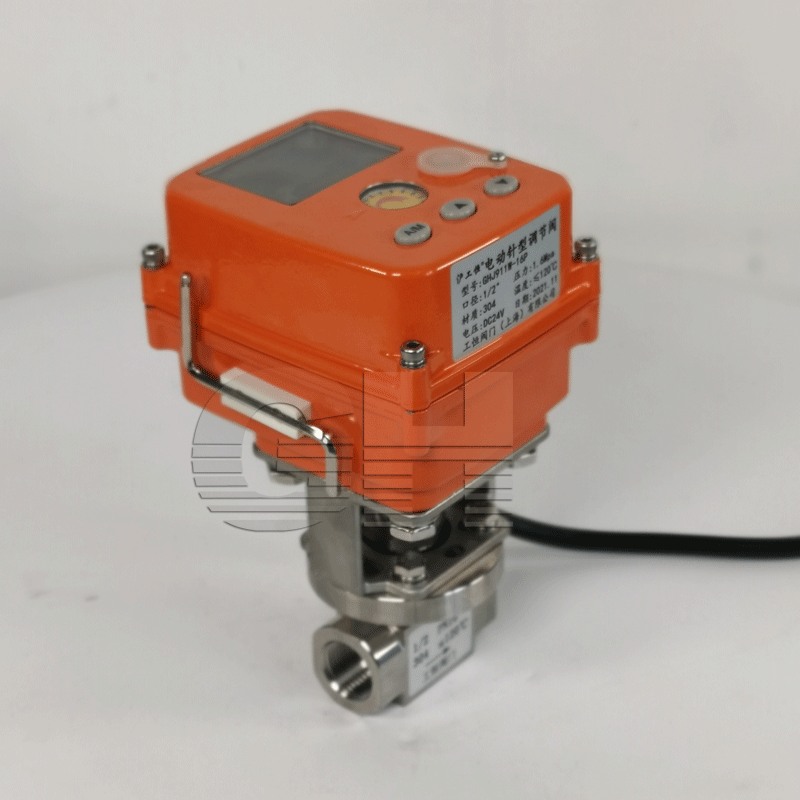

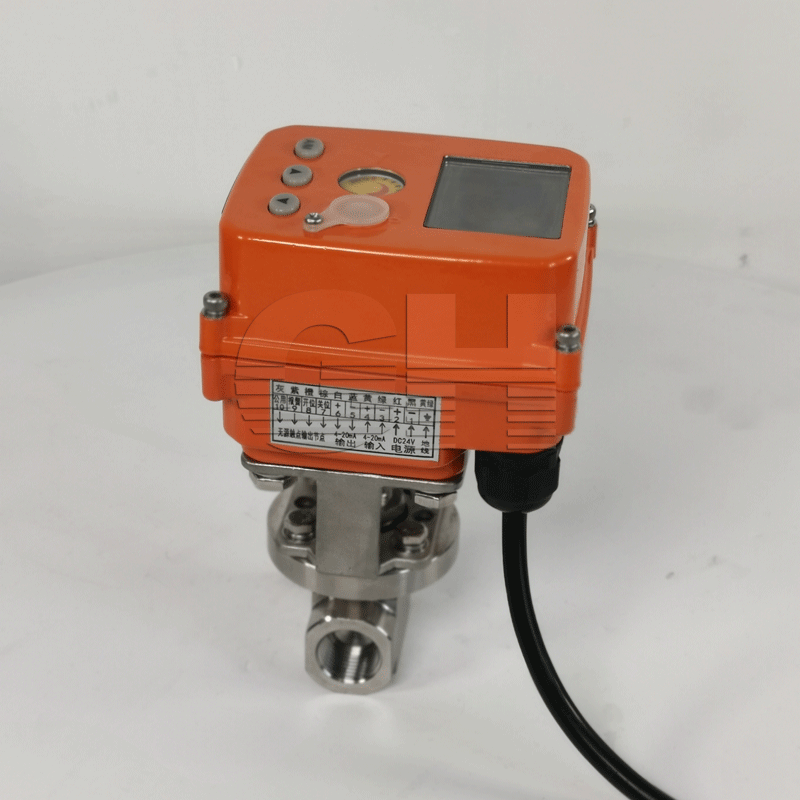

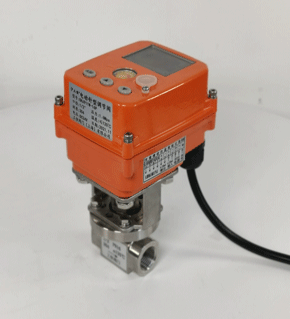

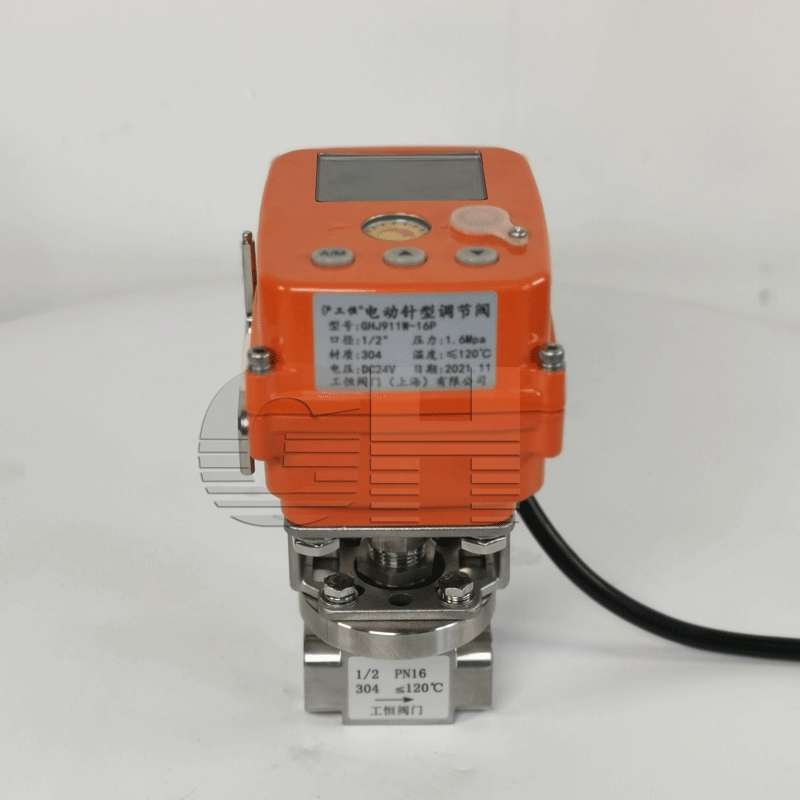

針式小流量調節閥 GHJ911W-16P不銹鋼內螺紋電動針

日期：2022/01/04 瀏覽：

加工定制 :	是	品牌 :	滬工恒
型號 :	GHJ911W-16P	材質 :	不銹鋼
連接形式 :	內螺紋	公稱通徑 :	6-50
適用介質 :	水,油品	壓力環境 :	常壓
工作溫度 :	常溫	流動方向 :	單向
驅動方式 :	電動	零部件及配件 :	執行器
形態 :	針式	類型(通道位置) :	二通式
標準 :	國標	密封形式 :	軟密封型

產品詳情
Product details

針式小流量調節閥概述：
GHJ911W-16P針式小流量調節閥,電動內螺紋針型小流量調節閥是專門針對小流量調節而開發的小口徑調節閥，可廣泛控制各種氣體、液體、蒸汽的流量， Kv值可至0.01。因而可應用在許多需準確控制微小流量的場合，如精細化工、食品添加劑、醫藥、電子等行業。
針式小流量調節閥亦可專門用于SCR/SNCR煙氣脫硝系統，使用介質一般為20%濃度或尿素，通過上位機的控制，經T-1000智能型電氣轉換器或電氣閥門定位器輸出的標準氣源信號20-100KPa（即3-15PSI）或DC4-20mA模擬信號來準確控制閥門的開度，從而準確調節或尿素的噴射量，以達到更高標準的煙氣脫硝效率，符合煙氣環保要求。

針式小流量調節閥結構與原理：
針式小流量調節閥,電動內螺紋針型小流量調節閥由多彈簧氣動薄膜執行機構或電子式電動執行機構及針形單座調節閥兩部分組成。執行機構接受外來控制信號，推桿產生位移，帶動閥桿、閥芯相對于閥座產生相應位移，改變了進入閥體流體流量，從而確保生產過程按一定的程序或要求正常進行。

針式小流量調節閥產品特點：
1、閥體流路嚴格按等截面低流阻設計，故壓降損失小。
2、閥芯采用加強型閥桿導向結構式，因而工作穩定性佳，特別能承受高速流體對閥芯沖擊。
3、執行機構采用多彈簧圓周均勻布置，使用高強度橡膠薄膜執行元件，能接受20-100KPa（3-15PSI）的標準氣壓控制信號。
氣動針式小流量調節閥通過電氣轉換器（1）接受來自經PLC的標準控制信號DC4-20mA轉換為3-15PSI(20-100KPa)的氣壓信號，控制氣動執行器（2b）中推桿的上下運動，從而帶動閥門本體（2a）的閥芯升降來準確控制流體介質的流量與壓力。
電動針式小流量調節閥以220V交流單相電源作為驅動電源，接受來自DCS或PLC的DC4-20mA（DC1-5V等）控制信號來運轉的全電子式執行機構，同時可以輸出（DC4-20mA或DC1-5V）閥位（位置）反饋信號。
