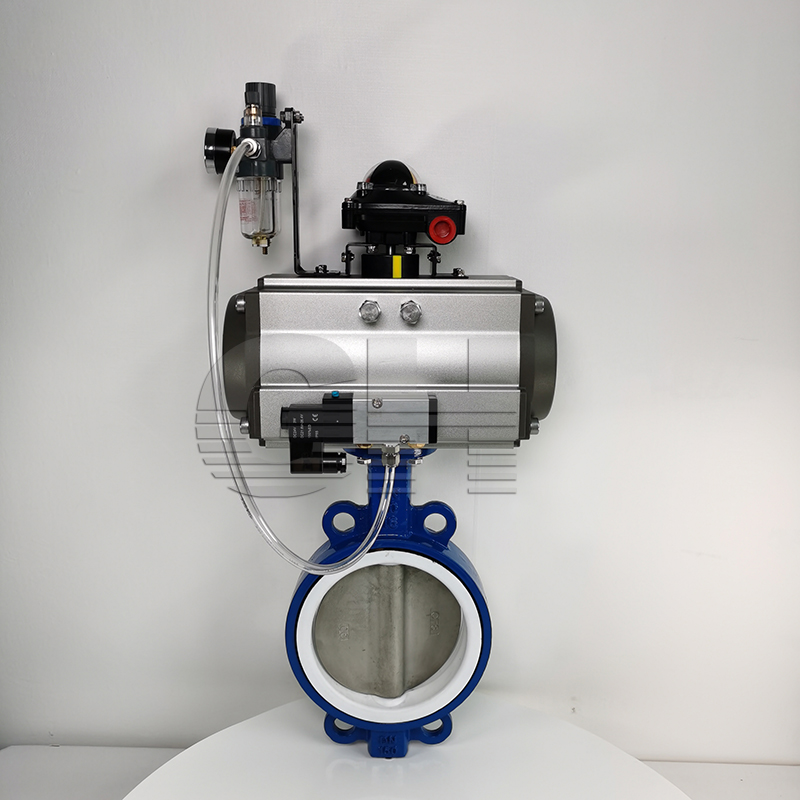

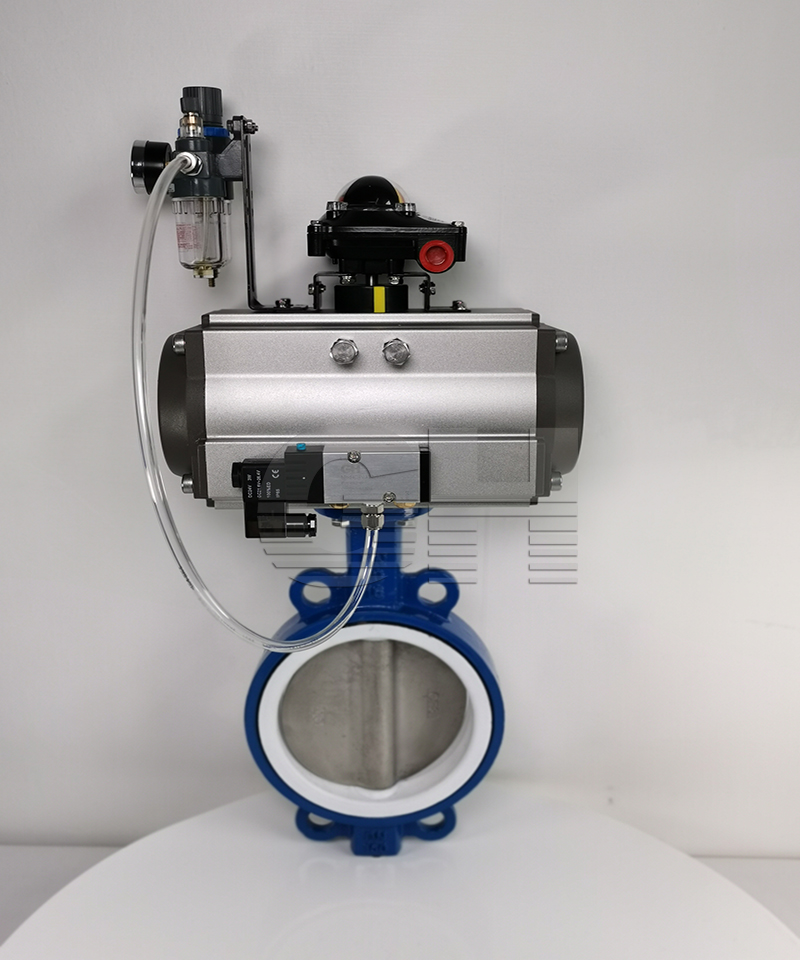

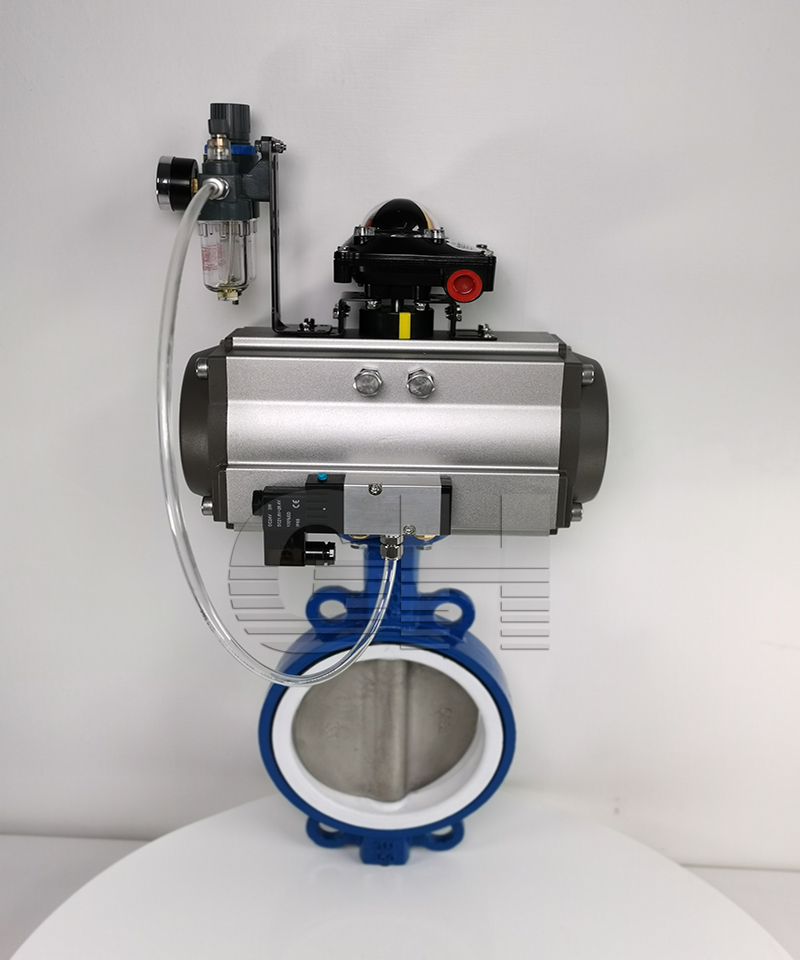

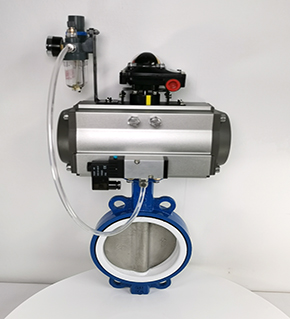

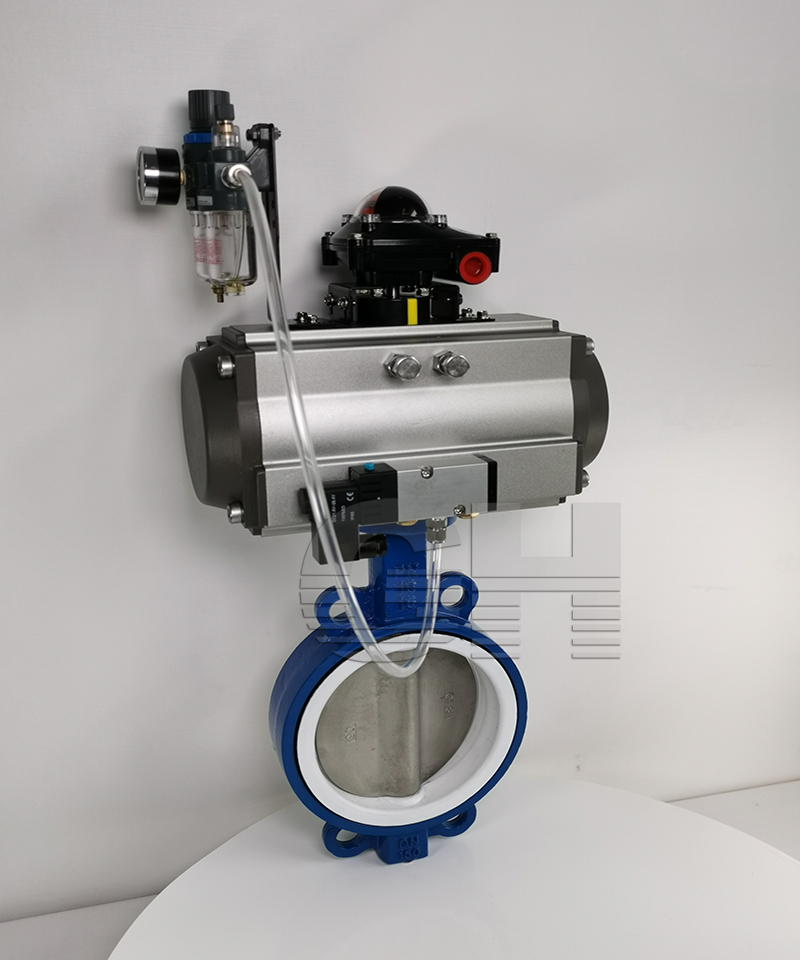

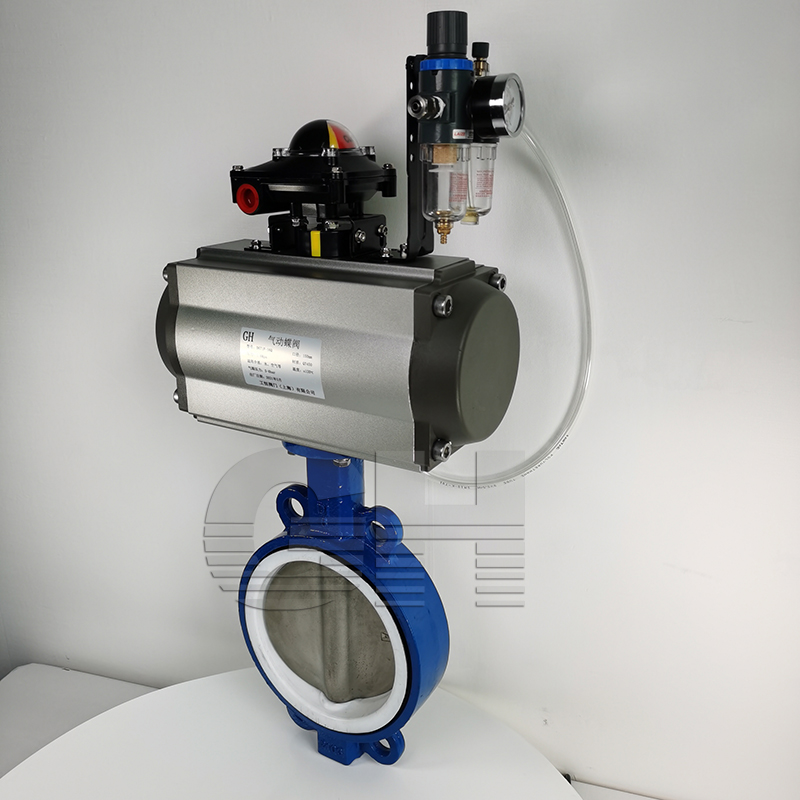

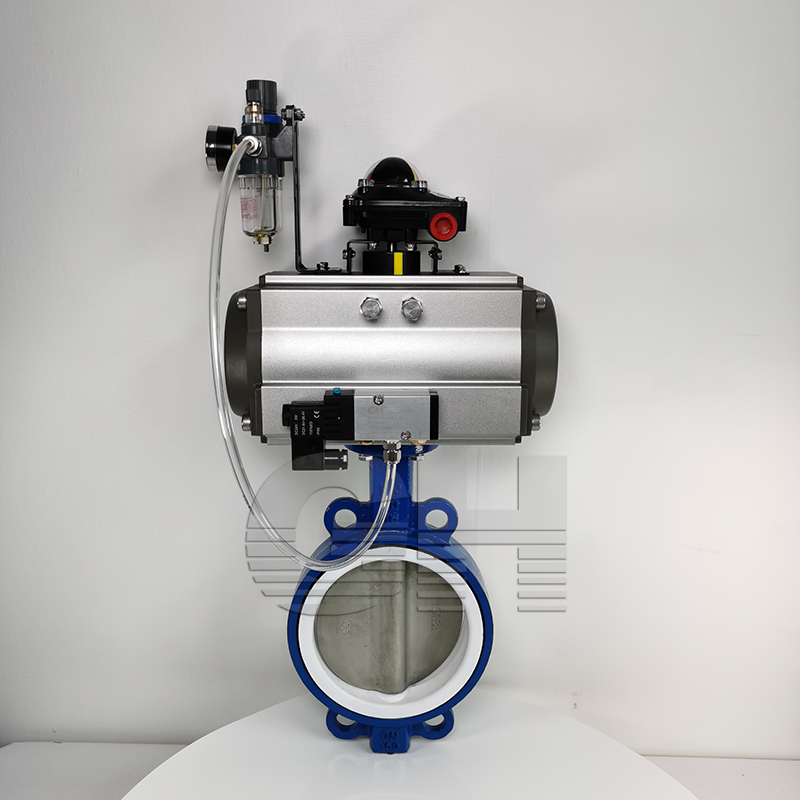

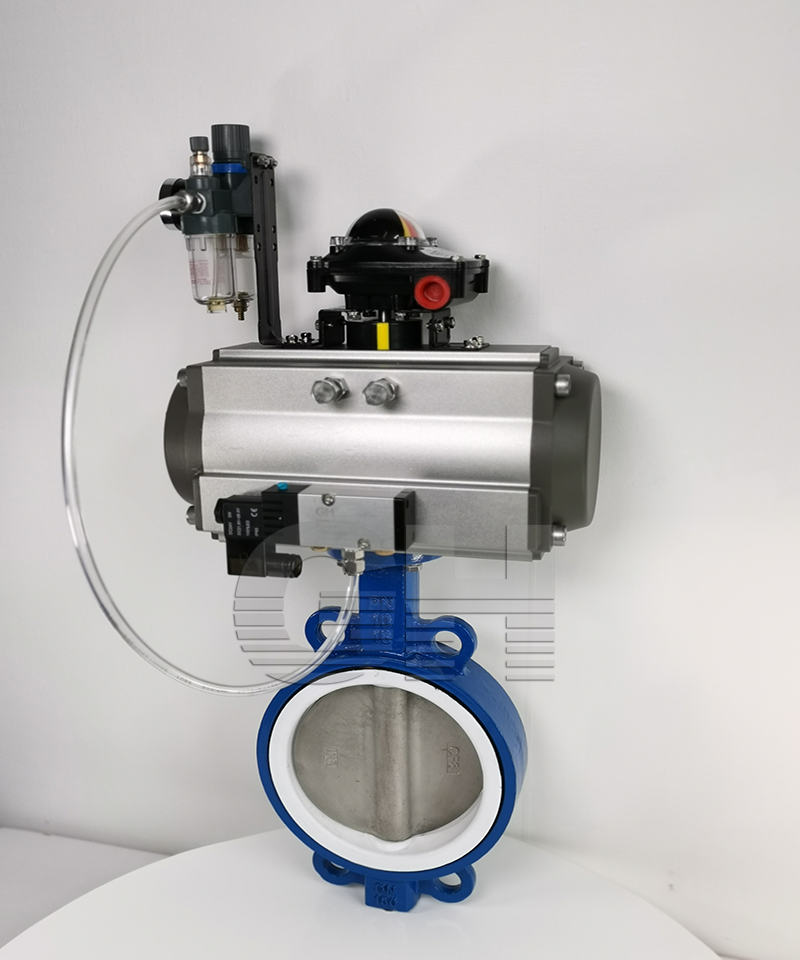

GHD671FP-16Q氣動耐腐蝕蝶閥-半襯氟氣動蝶閥

日期：2021/06/30 瀏覽：

加工定制 :	是	品牌 :	滬工恒
型號 :	GHD671FP-16Q	材質 :	鑄鋼
連接形式 :	對夾	結構形式 :	垂直板式
適用介質 :	水/氣/油/酸堿類（根據過流面材質而異）	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	直通式	口徑 :	25-800（mm）
公稱通徑 :	25-800

產品詳情
Product details

閥體
公稱通徑：DN50-DN600
閥體材質：WCB
連接方式：對夾式、法蘭式、凸耳對夾式
壓力等級：PN1.0MPa、PN1.6MP
結構形式：中線結構

閥內組件
閥座密封：PTFE：-30℃～140℃
閥板材質：WCB、304、316襯PTFE
閥桿材質：不銹鋼410、304
適用介質：水、液體、氣體、油類、粉體、蒸汽、酸堿腐蝕性介質。

設計制造標準
設計制造：GB12238
連接標準：JB/T 79.1-1994
結構長度：GB/T12221-2005
壓力試驗：GB/T13927-2008

氣動執行器
雙作用：通氣開、通氣關，氣源故障保持當前位置
單作用氣開式：通氣開、斷氣關，氣源故障關閉
單作用氣關式：通氣關、斷氣開，氣源故障打開

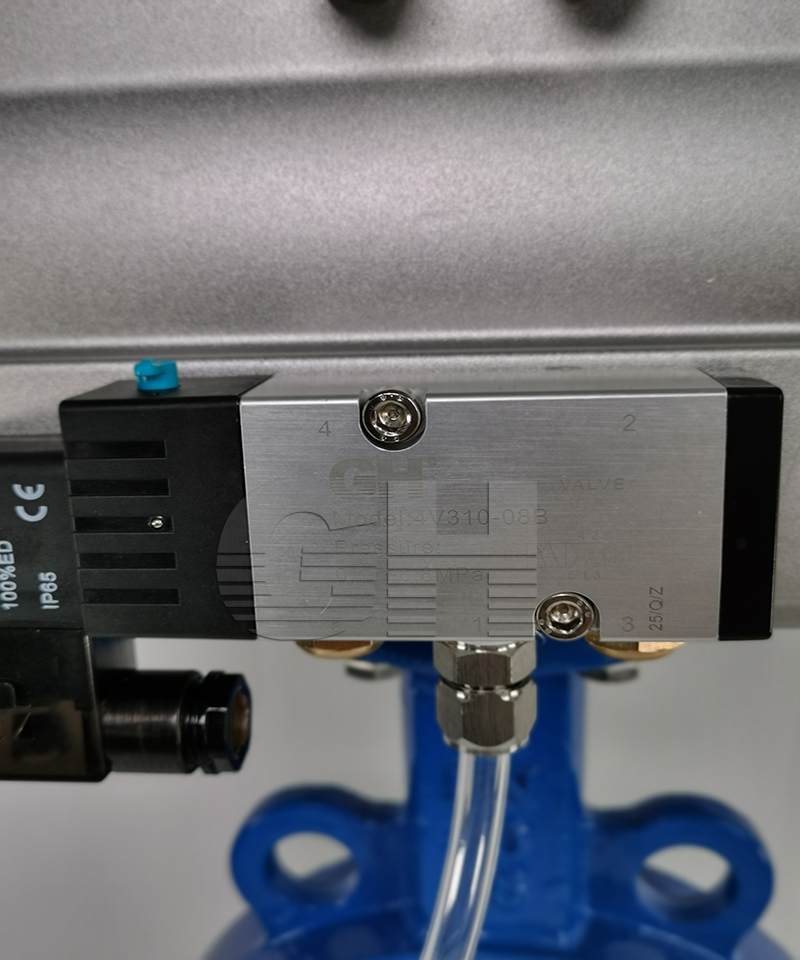

可選附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
