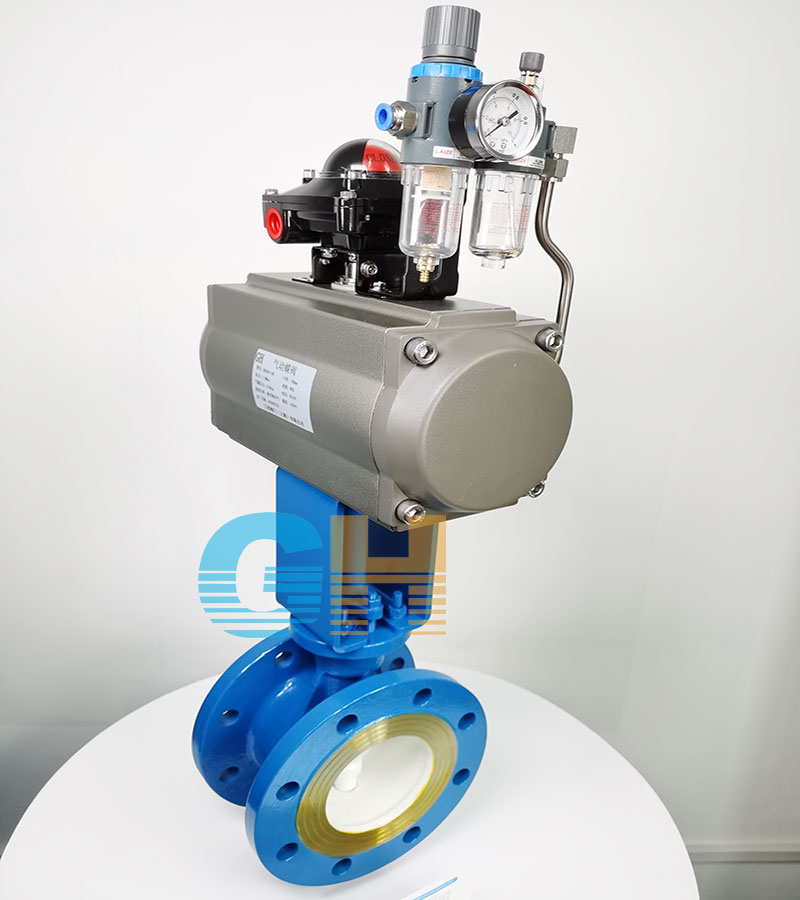

GHD673H-16C氣動硬密封蝶閥-氣動高溫蝶閥

日期：2021/03/03 瀏覽：

品牌 :	GH/工恒	型號 :	D643H-16C
材質 :	碳鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN40-DN800
適用介質 :	水、蒸汽、油品等	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

氣動法蘭蝶閥產品簡述：
氣動法蘭蝶閥是由氣動執行器和法蘭式蝶閥（軟密封或硬密封型），氣動執行器的工作速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。氣動碟閥特點尤其顯著，經過安裝定位器、氣動元件，也可調節流量介質。流體阻力較小，并且結構簡單，體積小，安裝輕便。

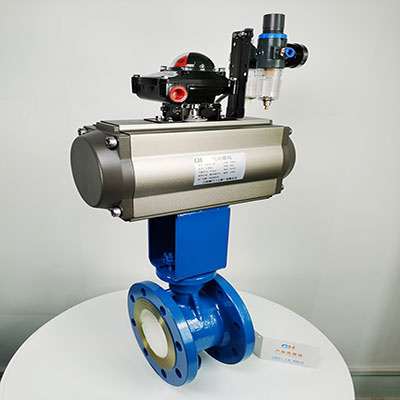

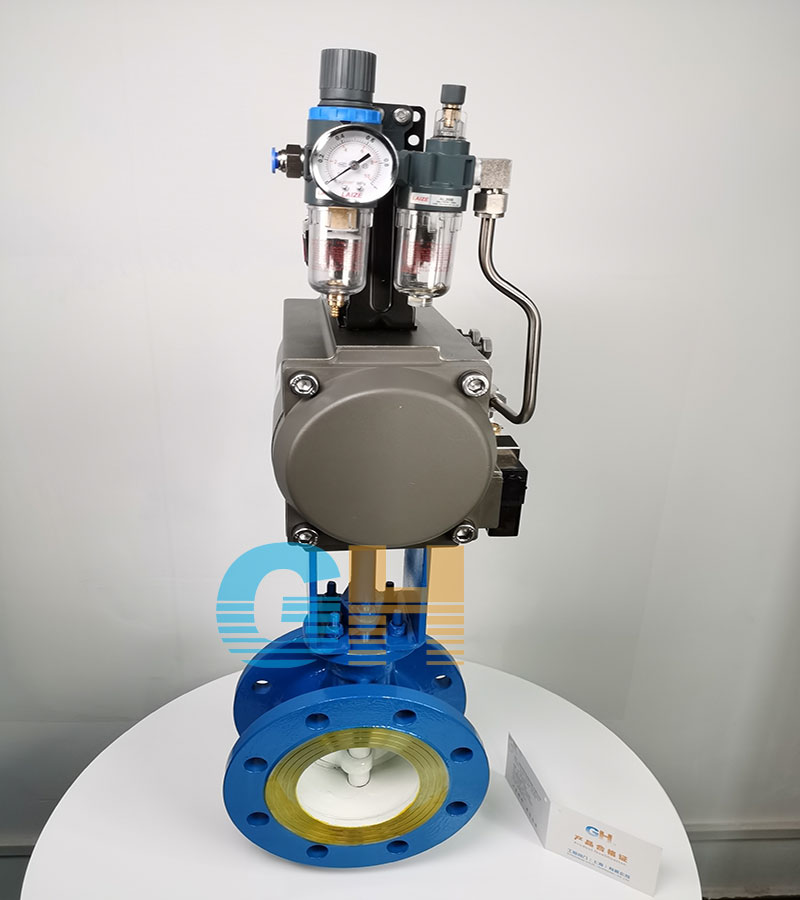

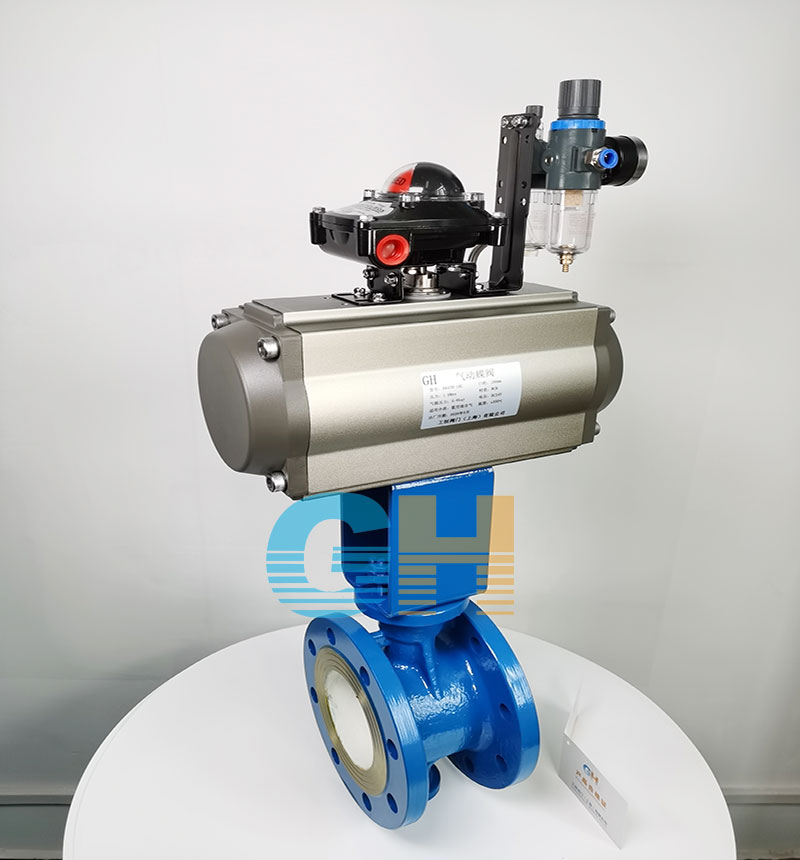

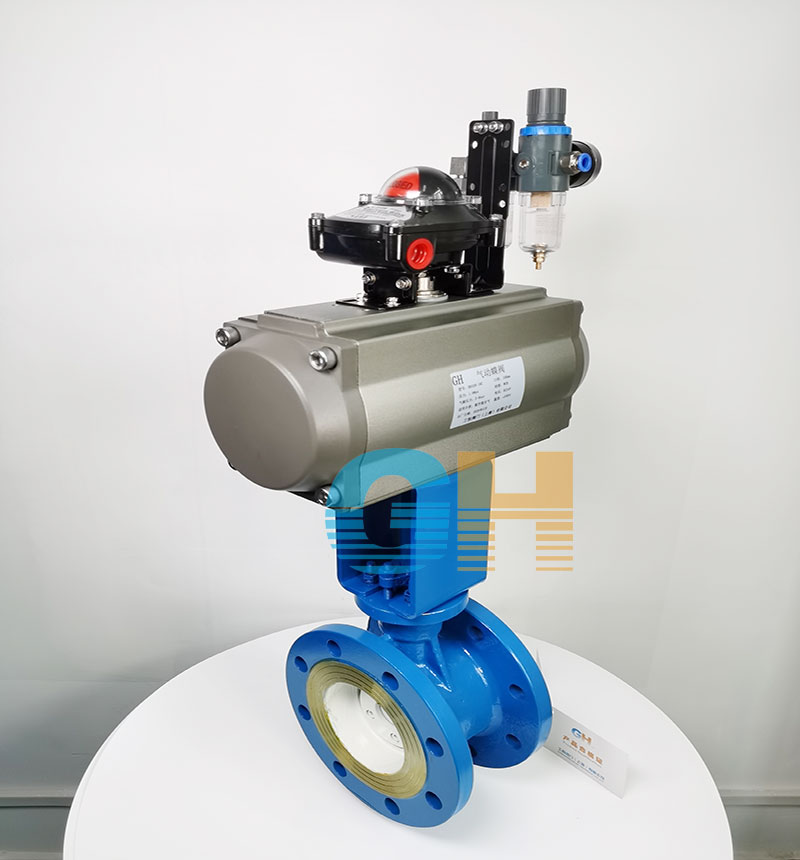

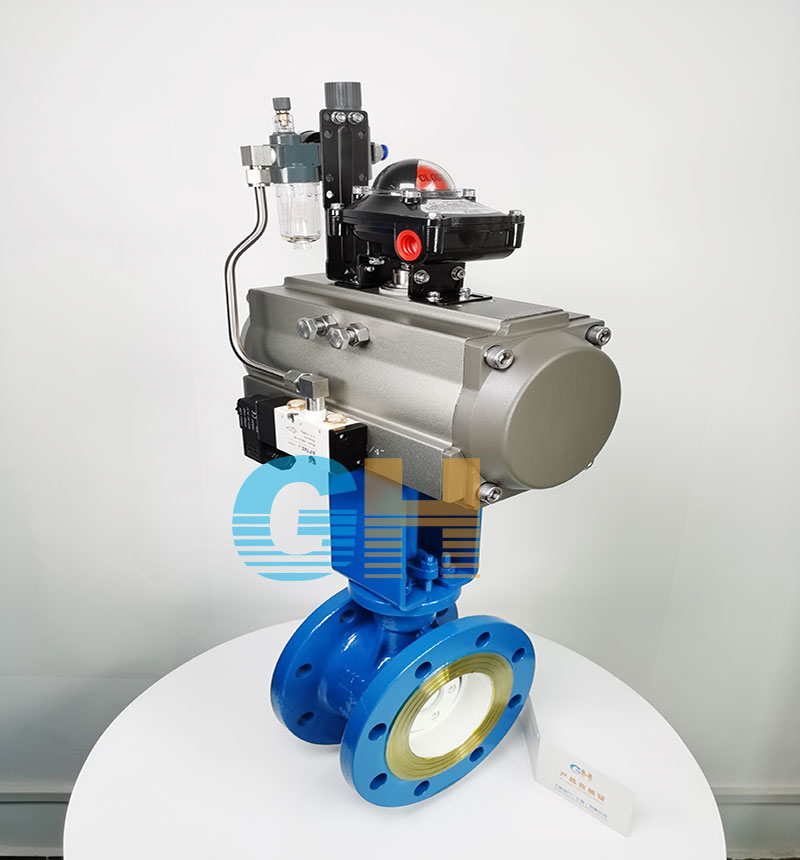

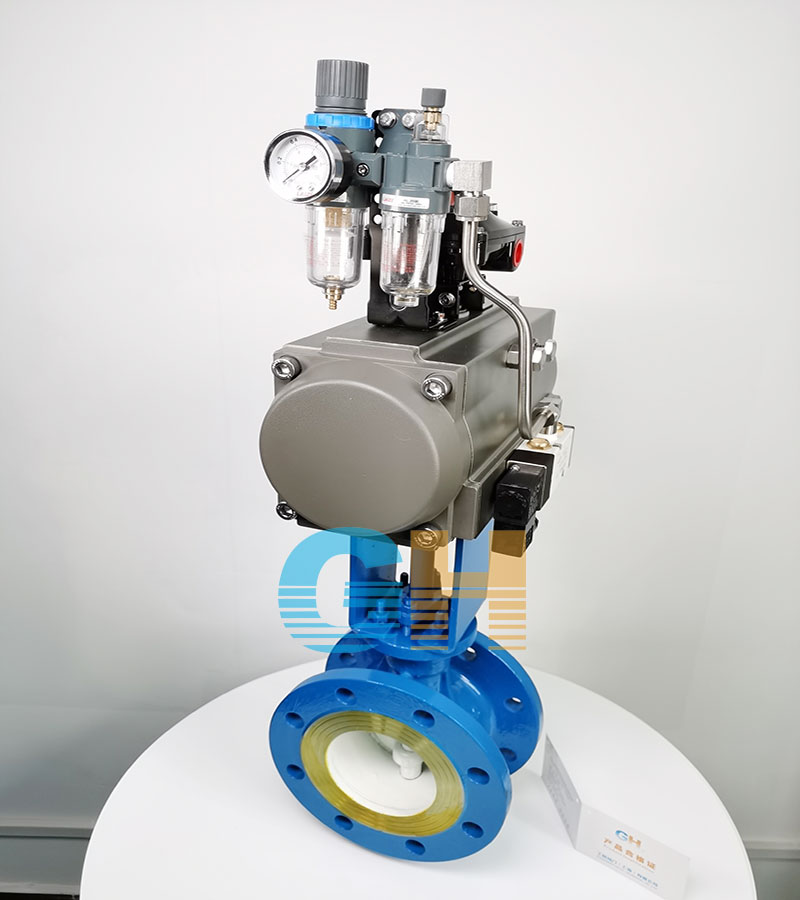

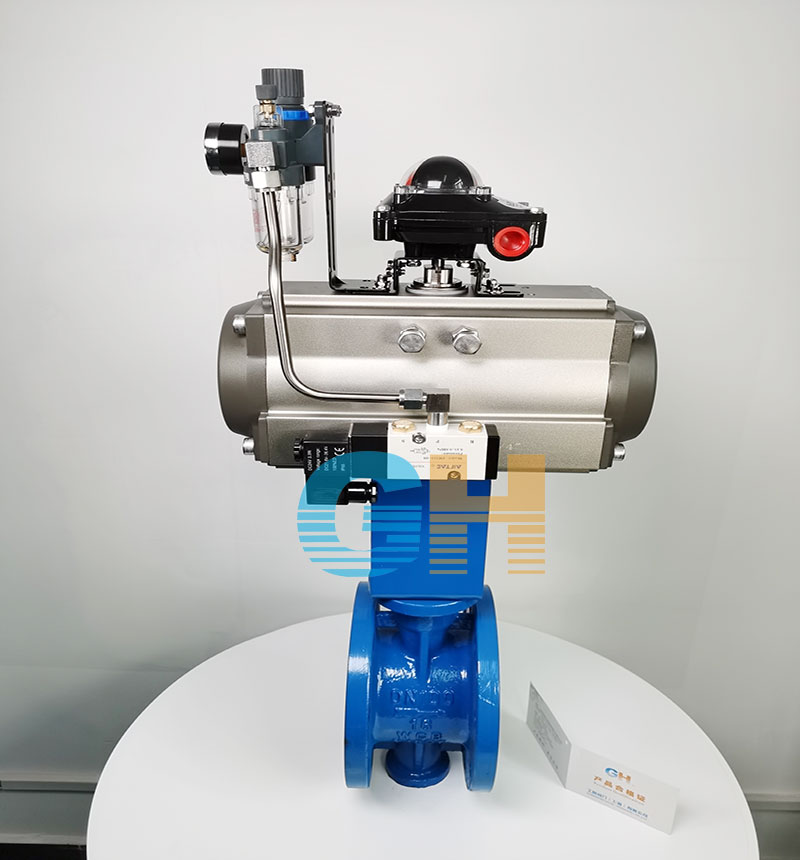

D643H氣動硬密封法蘭蝶閥主要由氣動執行器和金屬硬密封蝶閥組成，再配以不同的附件組合，達到具體的控制要求。該蝶閥則具有耐高低溫、高壓、允許介質中又微小顆粒、使用壽命長等特點，氣動法蘭蝶閥被廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截斷、調節流量和截斷流體使用。

D643H氣動法蘭式金屬硬密封蝶閥主要技術參數：

公稱通經DN（mm)	50～2000
公稱壓力PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

D643H氣動法蘭式金屬硬密封蝶閥主要零部件材料：

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨
