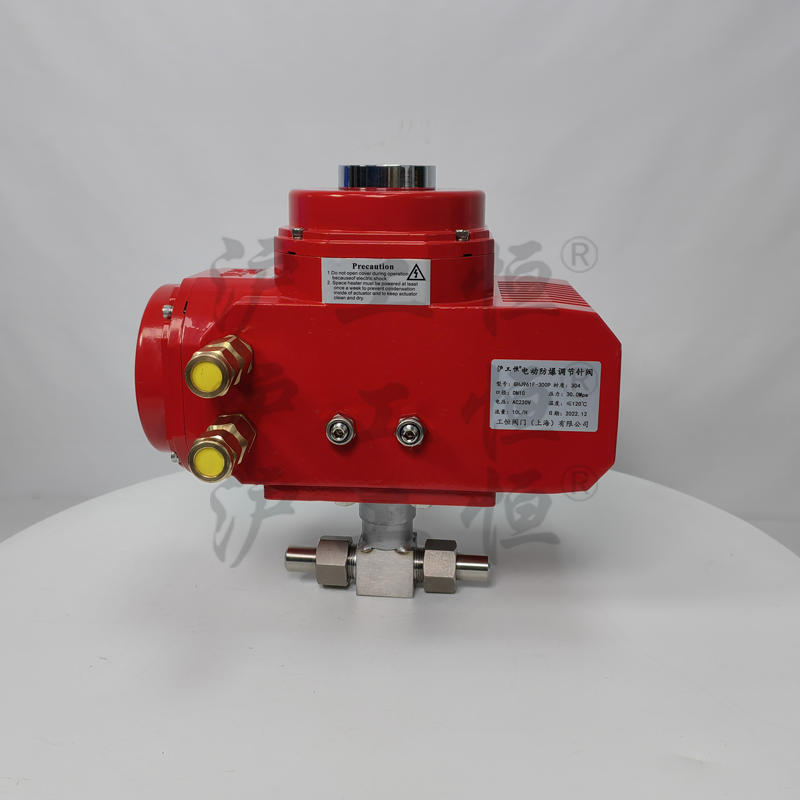

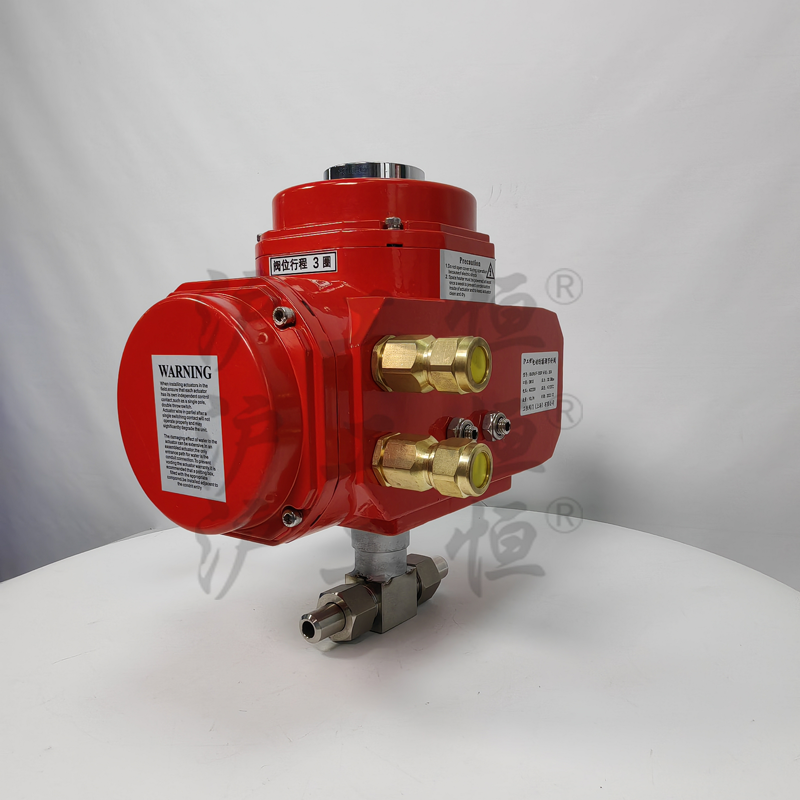

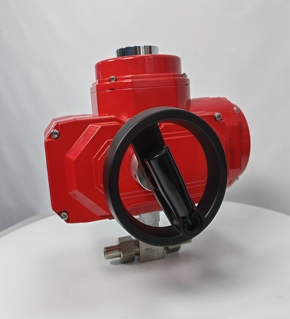

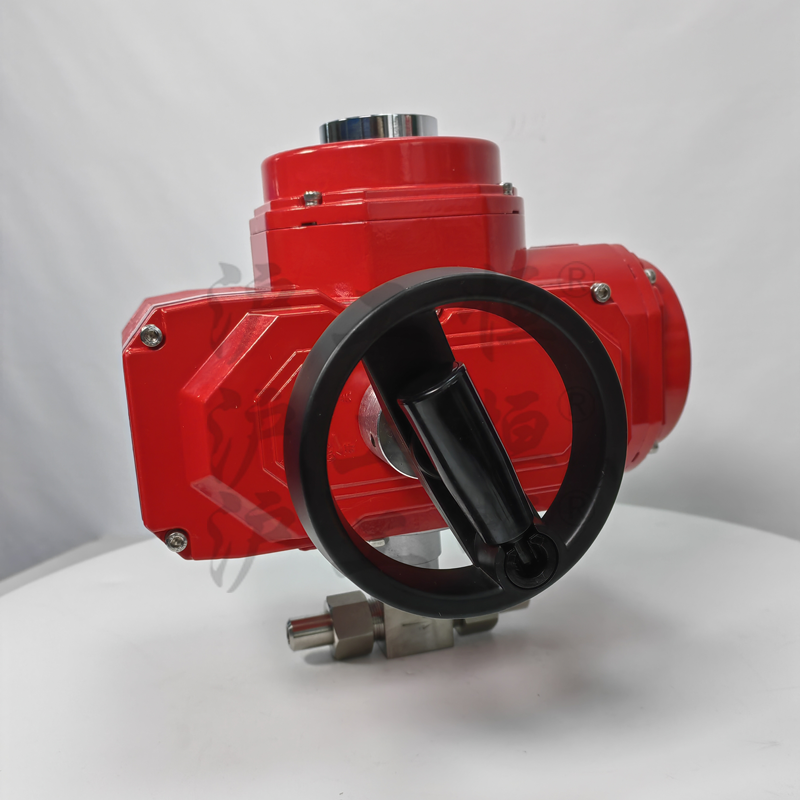

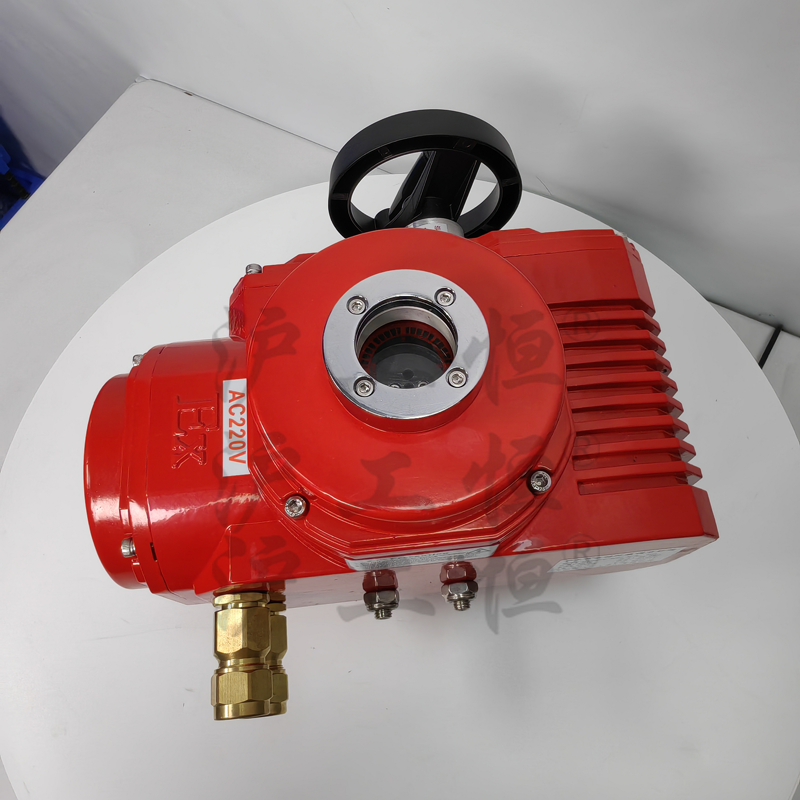

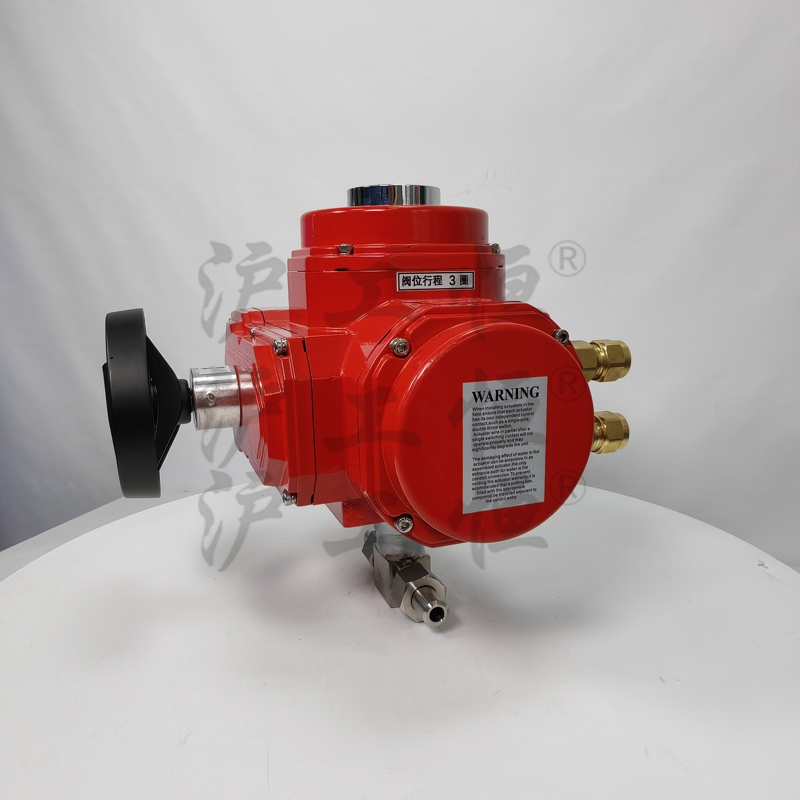

GHJ961F-300P電動防爆調節針閥微小流量調節閥

日期：2022/12/13 瀏覽：

品牌

滬工恒

連接形式

螺紋，焊接，卡套式

工作溫度

-60℃-+450℃

公稱通徑

3-25mm

規格

DN3-DN25

流動方向

單向

密封形式

硬密封型

驅動方式

電動

適用介質

水，氣體，油品等混合液

通道位置

二通式

形態

針式

壓力環境

高壓

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

用途

調節流量

材質

304/316不銹鋼

型號

GHJ961F-300P

電動小流量調節閥是針對某些特殊工況量身定制的電動調節閥，微小流量電動調節閥是采用鍛造閥體鍛制而成，易做成高壓電動調節閥。閥芯尺寸可從加工差等0.15-15mm，可適應各種不同流量要求的工況。配沃德的智能型高精度執行器，電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，實現對流量等參數的調節。微小流量電動調節閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。

二、技術參數

公稱通徑(DN)	3/8"、1/2"、3/4"、1"（G、Npt）
閥座直徑	1.5	2	3	4	5	6	7	8	9	10	11	12	15
額定流量系數KV	0.025	0.05	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85	2.23
允許壓差(MPa)	≤公稱壓力
公稱壓力(MPa)	1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0或者ANSI Class150～Class2500
額定行程	8					10					12
閥蓋形式	標準型(-17～ 230℃)、高溫型( 250～ 450℃)、低溫型(-40～-196℃)
壓蓋形式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式	單座柱塞式閥芯
流量特性	線性特性
配置執行器類別	PSL系列、2SB系列、381系列等電動執行器(客戶指定品牌亦可)
執行器參數	電源電壓：220V/AC、24V/DC等；輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄、手輪
	環境溫度：-25～ 70℃、環境濕度：≤95%
