D971X-16P不銹鋼軟密封電動蝶閥-不銹鋼304電動軟密

日期：2021/08/16 瀏覽：

品牌 :	滬工恒	型號 :	D971X-16P
結構形式 :	垂直板式	加工定制 :	是
材質 :	不銹鋼	連接形式 :	對夾
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式	口徑 :	DN50-DN1200
公稱通徑 :	DN50-DN1200

產品詳情
Product details

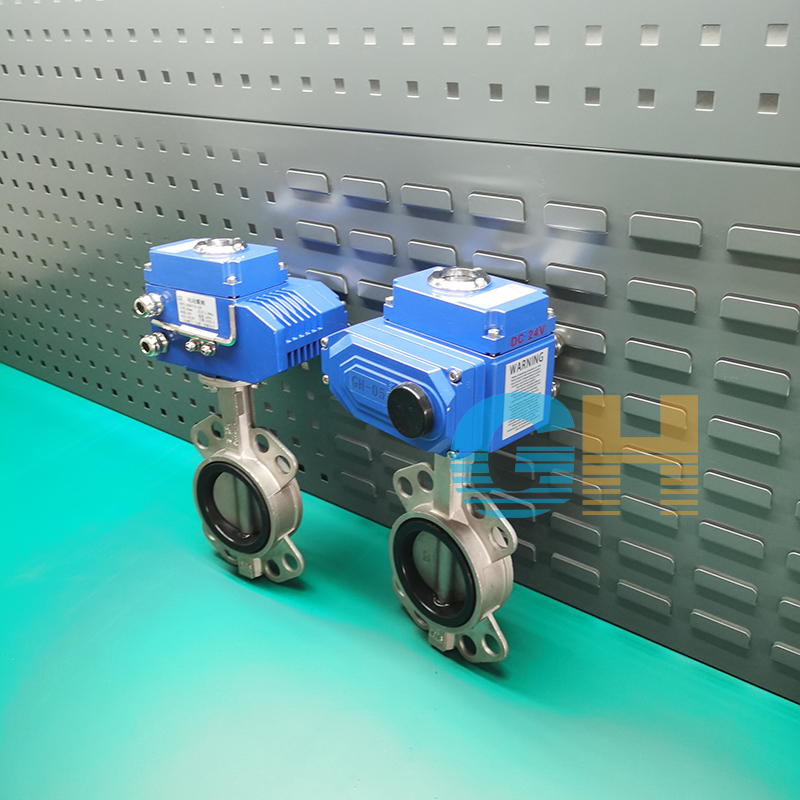

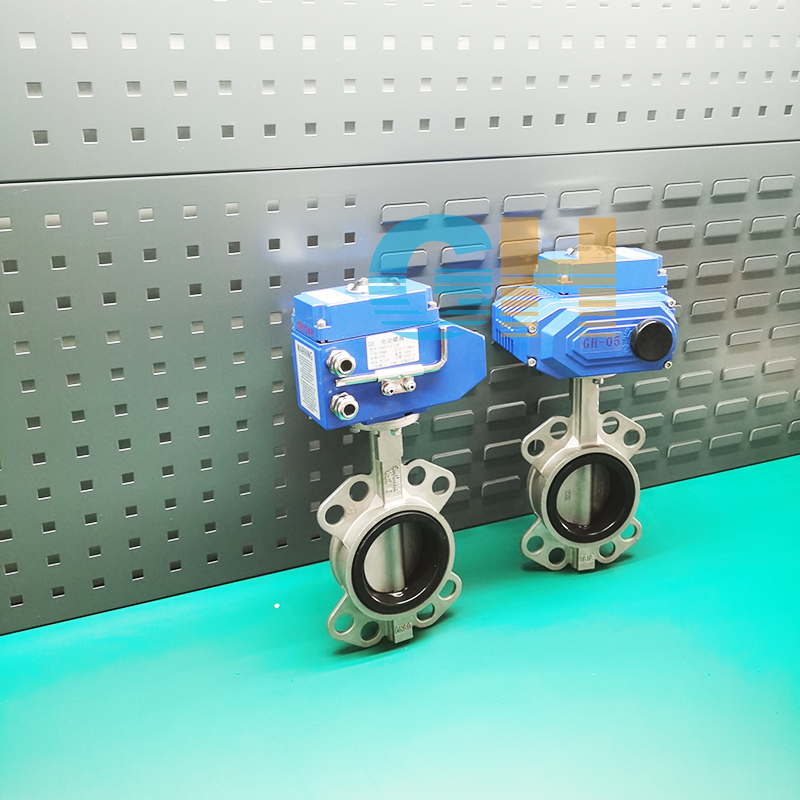

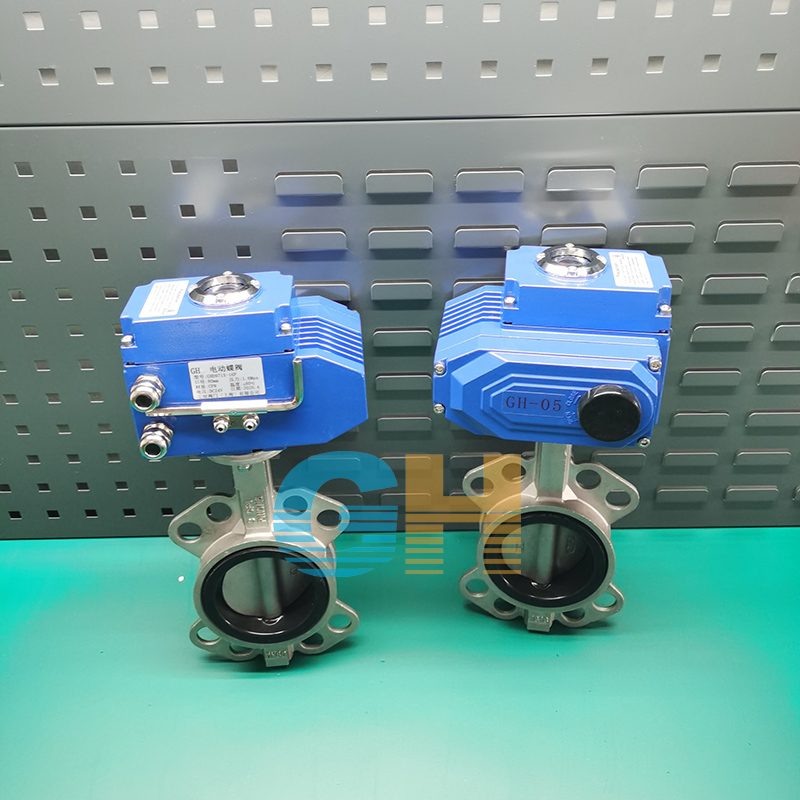

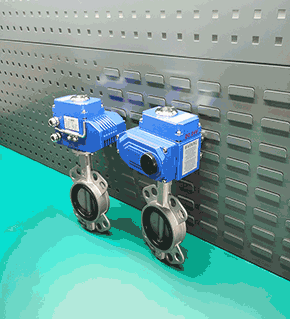

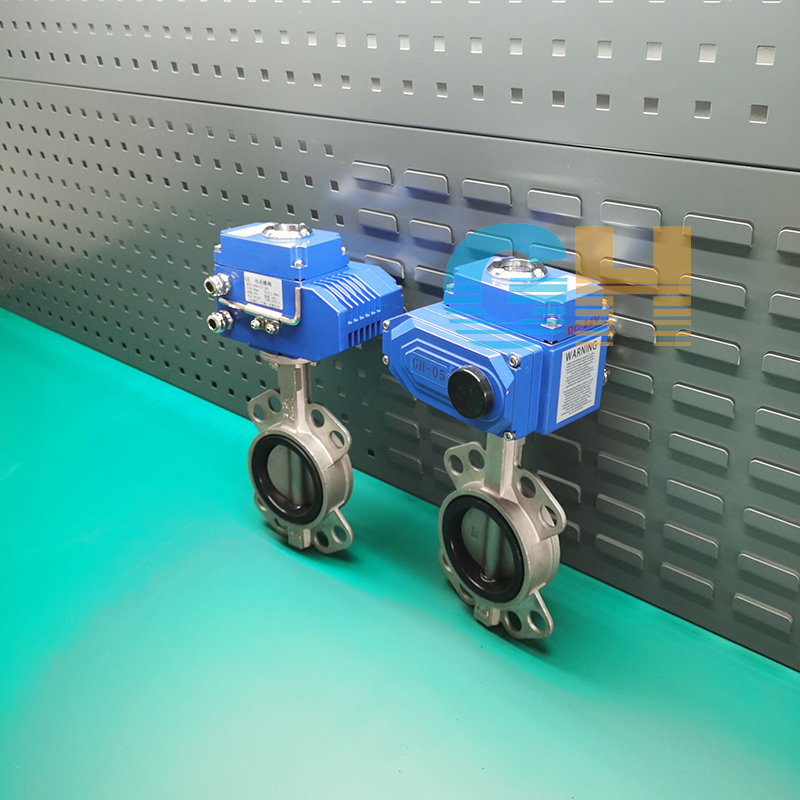

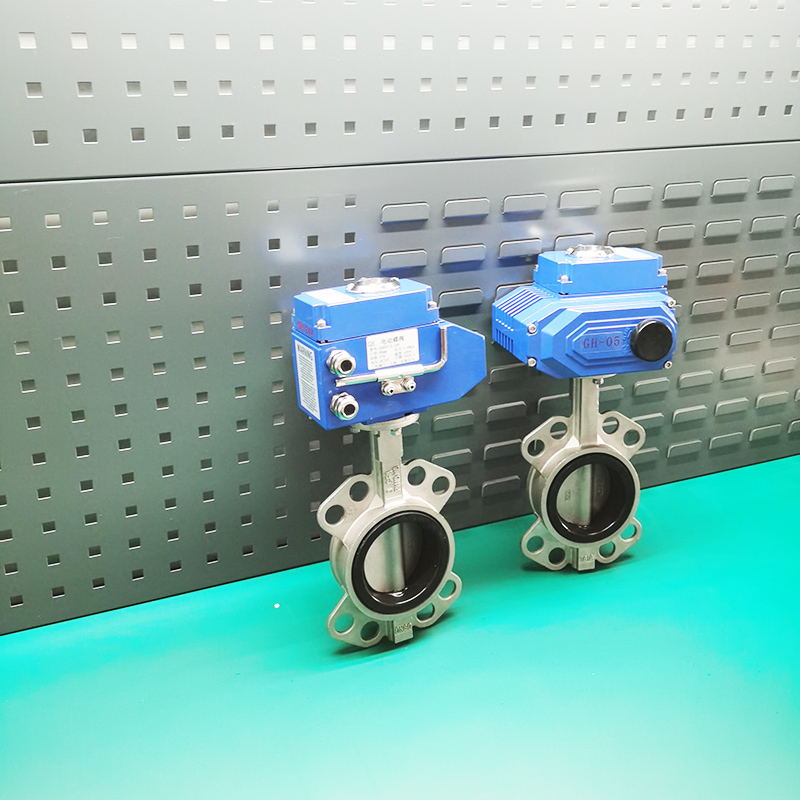

電動蝶閥屬于橡膠密封蝶閥，采用先進的中線垂直板式結構，是由DZW電動執行器+軟密封蝶閥構成。壓力等級PN10-16=1.0-1.6MPa；口徑：DN50-DN2000mm。材質：WCB鑄鋼碳素鋼；304不銹鋼/316不銹鋼/304L不銹鋼/316L不銹鋼。

電動對夾蝶閥的優點：
1外殼精小流暢、體積小、重量輕、接線簡單等美觀大方、方便移動和維護。
2性能優越穩定齊全，有普通型、帶電位計型、無源型、智能型、快關慢關、指示器顯示等應有盡有。
3動力損耗率低，可大量節約成本。
4技術先進，電子部分采用進口原件性能穩定，機械部分加工精細精密耐磨，帶有多重保護裝置以免操作不當或過載造成損壞，手電動裝置可隨時手動控制，緊湊的結構優化設計消除了工作噪音大的不足。
5智能一體化裝置有信號4～20mA·DC輸入輸出，比例調節控制和定位，無需人工控制，可位置自鎖、連線簡單、性能穩定可靠、控制精度高、反應速度快等。
6安裝在閥門上很方便，可不用機械加工則可直接安裝在手動閥門上。
7電壓有AC220V、DC220V、DC24、AC110V等多種電源可提供。

主要技術參數:

公稱通經DN（mm）	50～2000		50～1600
公稱藥理PN（MPa）	0.6	1.0	1.6
密封試驗（MPa）	0.66	1.1	1.76
強度試驗（MPa）	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

主要零部件材料:

零件名稱	材料
閥體	HT250 WCB SUS304
蝶板	球墨鑄鐵鍍鎳磷不銹鋼304、316
閥軸	2Cr13 SUS304
密封圈	NBR、EPDM 、VITON、PTFE
密封圈	NBR、EPDM 、VITON、PTFE

性能規范

公稱通徑DN(mm)		50-600
公稱壓力PN(MPa)		0.6		1.0
公稱壓力(MPa)	強度試驗	0.9		1.5
	密封試驗	0.66		1.1
材料	材料代碼	C			R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18N12M02Ti
	碟版	2Cr13	1Cr18Ni9Ti		1Cr18Ni12M02Ti
	閥桿	2Cr13	1Cr18Ni9Ti		1Cr18Ni12M02Ti
	密封圈	乙丙丁睛橡膠
	填料	柔性石墨 V型橡膠墊
適用工況	適用介質	水、蒸汽	硝酸類		醋酸類
	適用濕度	-28°C-300°C
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	實驗檢驗
		GBT/12230	GB12221	/	GB9131
